Transmisor de 1 canal

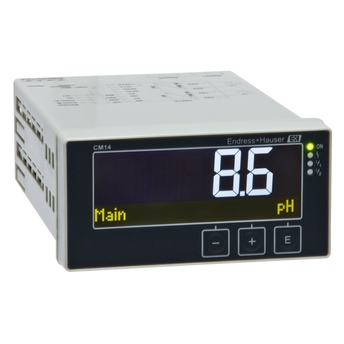

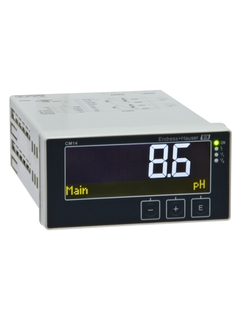

Liquiline CM14

Transmisor básico de instalación en panel para mediciones de pH/redox, conductividad o concentración de oxígeno disuelto.

Equipo compacto de instalación en panel para las industrias alimentaria, energética y de tratamiento de aguas y aguas residuales

Liquiline CM14 es un transmisor básico que proporciona todo lo que usted necesita para manejar un punto de medición estándar. Cabe en cualquier armario de fusibles común y es fácil de poner en marcha gracias a la tecnología digital Memosens. El concepto Memosens de conexión "plug and play" le permite instalar y configurar con rapidez sus sensores digitales para la medición de pH/redox, conductividad o concentración de oxígeno disuelto. Liquiline CM14 es compacto, fácil de manejar y económico.

Añadir a la cesta
Configurar
Seleccionar y elegir tamaño
Cálculo de precios tras inicio de sesión y configuración

Comparar

Componentes adicionales

RNB130
Fuente de alimentación en modo primario de conmutación para raíl DIN

Fuente de alimentación para sensores o transmisores con tecnología a 4 hilos.
Más información
Comparar
Memograph M RSG45

Guarda, visualiza, analiza y comunica
Más información
Comparar
Ecograph T RSG35
Administrador gráfico de datos universal

Registro sin papel, visualización y monitorización simultáneos de los valores de proceso
Más información
Comparar
Barrera activa RN221N con diagnóstico HART® opcional

Barrera activa con fuente de alimentación para una separación segura de circuitos de corriente de 4...20
Más información
Comparar

Ventajas
Ahorra espacio y dinero: buena relación rendimiento/precio y bajo impacto – perfecto para montaje en skids.
Fácil de manejar: “plug & play” con sensores Memosens precalibrados.
Medición fiable y segura: la tecnología Memosens ofrece transmisión de señales...

Mostrar más
Ahorra espacio y dinero: buena relación rendimiento/precio y bajo impacto – perfecto para montaje en skids.
Fácil de manejar: “plug & play” con sensores Memosens precalibrados.
Medición fiable y segura: la tecnología Memosens ofrece transmisión de señales digital y un sistema de comprobación de sensores.

Mostrar menos

Ámbito de aplicación
El transmisor de instalación en panel Liquiline CM14 es apto para todo tipo de aplicaciones en zonas sin peligro de explosión, por ejemplo, en las industrias y aplicaciones auxiliares siguientes:
Alimentación y bebidas
Energéticas
Tratamiento de aguas y...

Mostrar más
El transmisor de instalación en panel Liquiline CM14 es apto para todo tipo de aplicaciones en zonas sin peligro de explosión, por ejemplo, en las industrias y aplicaciones auxiliares siguientes:
Alimentación y bebidas
Energéticas
Tratamiento de aguas y aguas residuales
Liquiline CM14 dispone de los siguientes protocolos e interfaces:
0/4 ... 20 mA

Mostrar menos

Características y especificaciones

Atrás

Details

Measuring principle

Sensor ORP / Redox
Aplicación

Agua, agua residual
Característica

Transmisor de 4 hilos con pantalla de dos líneas
Principio de medición

transmisor de oxígeno disuelto para sensores digitales Memosens.
Diseño

Cubierta del panel (48x96 mm)
Material

Cubierta del panel, policarbonato
membrana frontal de poliéster
Dimensión

48 mm x 96 mm x 152 mm(construido a profundidad)
3.74x3.74x5.98 pulgadas (construido a profundidad)
sensor de temperatura

Pantalla y salida de corriente
Entrada

Transmisor de un canal
Salida

0/4-20mA
Certificados Adicionales

CSA C/US de uso general
homologación UL

Measuring principle

Sensor ORP / Redox
Aplicación

Agua, agua residual
Característica

Transmisor de 4 hilos con pantalla de dos líneas
Principio de medición

transmisor de conductividad para los sensores digitales Memosens.
Diseño

Cubierta del panel (48x96 mm)
Material

Cubierta del panel, policarbonato
membrana frontal de poliéster
Dimensión

48 mm x 96 mm x 152 mm(construido a profundidad)
3.74x3.74x5.98 pulgadas (construido a profundidad)
sensor de temperatura

Pantalla y salida de corriente
Certificación Ex

no
Protección contra ingreso

Frente IP65 , NEMA 4X, Cuerpo IP20
Entrada

Transmisor de un canal
Salida

0/4-20mA
Certificados Adicionales

Propósito general CSA C/US
Enlistado UL

Measuring principle

Sensor ORP / Redox
Aplicación

Agua, agua residual
Característica

Transmisor de 4 hilos con pantalla de dos líneas
Principio de medición

pH/transmisor ORP para sensores Memosens digitales.
Diseño

Cubierta del panel (48x96 mm)
Material

Cubierta del panel, policarbonato
membrana frontal de poliéster
Dimensión

48 mm x 96 mm x 152 mm(construido a profundidad)
3.74x3.74x5.98 pulgadas (construido a profundidad)
sensor de temperatura

Pantalla y salida de corriente
Certificación Ex

no
Protección contra ingreso

Frente IP65 , NEMA 4X, Cuerpo IP20
Entrada

Transmisor de un canal
Salida

0/4-20mA
Certificados Adicionales

Propósito general CSA C/US
Enlistado UL

Measuring principle

Sensor ORP / Redox
Aplicación

Agua, agua residual
Característica

Transmisor de 4 hilos con pantalla de dos líneas
Principio de medición

pH/transmisor ORP para sensores Memosens digitales.
Diseño

Cubierta del panel (48x96 mm)
Material

Cubierta del panel, policarbonato
membrana frontal de poliéster
Dimensión

48 mm x 96 mm x 152 mm(construido a profundidad)
3.74x3.74x5.98 pulgadas (construido a profundidad)
sensor de temperatura

Pantalla y salida de corriente
Certificación Ex

no
Protección contra ingreso

Frente IP65 , NEMA 4X, Cuerpo IP20
Entrada

Transmisor de un canal
Salida

0/4-20mA
Certificados Adicionales

Propósito general CSA C/US
Enlistado UL

Documentos / Manuales / Software

Tipo de descarga

Filtrar

Technical Information Liquiline CM14
4-wire-controller based on digital Memosens technology for pH/ORP, conductivity and oxygen

Technical Information (TI)
CM14 Operating Instructions
Transmitter for connecting a sensor to measure oxygen content and display measured values.

Manual de instrucciones (BA)
Manual de instrucciones CM14
Transmisor, pH y redox

Manual de instrucciones (BA)
Liquiline CM14 transmitter, conductivity
4-wire-transmitter based on digital Memosens technology for pH/ORP, conductivity and oxygen

Manual de instrucciones (BA)
Installation Instructions Kit CM14
Adapter frame for CM14 installation into existing cabinet cutouts

Mounting Instruction (EA)
LABS-frei / PWIS-free
Informationsblatt LABS-frei Reinigungsverfahren / Information leaflet PWIS-free cleaning prodedure

Special Documentation (SD)
Special documentation Liquiline CM14 conductivity kit 3
For conductivity measurement in wastewater

Special Documentation (SD)
Special Documentation Liquiline CM14 pH kit 3
For pH measurement in wastewater

Special Documentation (SD)
Special documentation Liquiline CM14 pH kit 1
For pH measurement in water

Special Documentation (SD)
Special documentation Liquiline CM14 conductivity kit 2
For conductivity measurement in pure water

Special Documentation (SD)
Liquiline CM14 DO kit 1
For oxygen measurement in wastewate

Special Documentation (SD)
Special documentation Liquiline CM14 pH kit 2
For pH measurement in process water

Special Documentation (SD)
perspektiven Lebensmittel 2013
Kundenmagazin: Clevere Lösungen für die Lebensmittel-Industrie

Customer Magazine (CM)

07/13

Alemán
Pomiary jonoselektywne
System sond jonoselektywnych ISEmax. Kontrola procesów w komorze biologicznej

Publications (PU)

12/13

Polaco
Pomiary fizykochemiczne
Więcej niż czujnik. Nowoczesne rozwiązania pomiarów fizykochemicznych

Publications (PU)

12/13

Polaco
Dobór przetworników- TW_06_2011
Właściwy dobór przetworników stosowanych do pomiarów analitycznych w uzdatnianiu wody.

Publications (PU)

04/12

Polaco
Wymiana aparatury kontrolno-pomiarowej _TW_02_2012
Wymiana aparatury kontrolno-pomiarowej w obiekcie SUW: koszt czy inwestycja?

Publications (PU)

04/12

Polaco
Pressemitteilung: Klein, günstig und Memosens
Pressemitteilung: Die Analysenkomplettmessstelle mit Liquiline CM14

Publications (PU)

02/12

Alemán
Измерение электропроводимости и концентрации
Приборы промышленного анализа жидкости для измерения проводимости и концентрации водных растворов. Обзорная брошюра.

Fields of Activities (FA)

03/05

Ruso
American version - Liquiline: A family you can rely on
High quality transmitters for future-proof plant design and safe operations

Competence Brochure (CP)

09/13

Inglés
Liquiline: Eine vielseitige Familie
Messumformer, Analysatoren und Probenehmer für zukunftssicheres Anlagendesign und sicheren Betrieb

Competence Brochure (CP)

08/15

Alemán
pH 測定セレクションガイド
産業プロセスにおける pH 測定

Competence Brochure (CP)

08/15

Japonés
Liquiline: A family you can rely on
High quality transmitters for future-proof plant design and safe operations

Competence Brochure (CP)

08/15

Inglés
CP00010C pH measurement in industrial processes for US market
Selection and engineering guide for your industry and application

Competence Brochure (CP)

04/15

Inglés
Measurement and control aspect of pH using inductively coupled with bidirectional Memosens technology in flue gas desulfurization process
White Paper CP971C pH measurement and control in a power utility is an integral part of process. The scrubber efficiency is highlydependent on the pH. Numerous opportunities were revealed for saving time, as well as the cost and materials in power plants. In afossil fuel power plant, the chemical energy stored in coal, oil, natural gas, shale oil, oxygen and air is converted into thermal, mechanical and finally into electrical energy. In other words, water is heated to steam, which spins a steam turbine. The steam turbine drives an electrical generator.

Competence Brochure (CP)

04/11

Inglés
American version - Liquiline: A family you can rely on
High quality transmitters for future-proof plant design and safe operations

Competence Brochure (CP)

02/17

Inglés
CP01202C pH Sensors:Calibrate, clean, perform a calibration check or...?
This white paper will address Knowing when to do a pH sensor calibration versus a calibration check How to properly clean a pH sensor How to perform a pH sensor calibration A decision tree for step by step guidance

Competence Brochure (CP)

02/12

Inglés
Catálogo soluciones esenciales
Alta calidad a precios competitivos

Competence Brochure (CP)

01/17

Español
Liquiline CM14
Small, low-priced, Memosens

Innovations (IN)

10/11

Inglés
Liquiline CM14
Klein, günstig, Memosens

Innovations (IN)

10/11

Alemán
E-direct Produktkatalog 2018-2019
Hohe Qualität zum kleinen Preis!

Endress+Hauser Catalogues (EC)

10/18

Alemán
Catalogue Produits E-direct 2018/2019 Français
La qualité Endress+Hauser à petit prix !

Endress+Hauser Catalogues (EC)

10/18

fr
E-direct Produktkatalog 2016/2017 - Ausgabe Schweiz
Hohe Qualität zum kleinen Preis!

Endress+Hauser Catalogues (EC)

10/15

Alemán
E-direct Produktkatalog 2017/2018 - Ausgabe Österreich
Hohe Qualität zum kleinen Preis!

Endress+Hauser Catalogues (EC)

09/17

Alemán
ComDTM Single, CDI_CommDTM, 21.01.2019
Common Device Interface, DeviceCare Version: 1.05.00 FieldCare Version: 2.13.00

Comunicación DTM

2.09.06

Language neutral
Product Family: Liquiline
Código de producto: CM14-

EU Declaration

Alemán , Inglés
Liquiline M
Código de producto: CM14- Número Declaración: EC_00462_01.16

EU Declaration

Inglés
Liquiline M
Código de producto: CM14- Número Declaración: EC_00462_02.16

EU Declaration

Inglés
Liquiline, Liquiline M
Código de producto: CM14-, CM42-, CM442-, CM444-, CM448- Región: Russia (TR CU) Entidad certificadora: EAC Número de certificado: TC BY_112 11.01. TP020 003 140

Miscellaneous

Ruso
Liquiline, Liquiline M, CeraGel, CeraLiquid, Ceramax, Memosens, OrbiPac, OrbiPore, OrbiSint, TopHit
Código de producto: CM14-, CM442-, CM442R-, CM444-, CM448-, CM448R-, CPS96D-, CPS92D-, CPS91D-, CPS76D-, CPS72D-, CPS71D-, CPS491D-, CPS471D-, CPS441D-, CPS42D-, CPS41D-, CPS341D-, CPS31D-, CPS171D-, CPS16D-, CPS12D-, CPS11D-, CPF82D-, CPF81D- Región: Russia (TR CU) Entidad certificadora: EAC Número de certificado: RU D-DE.ML66.B.02048

Miscellaneous

Ruso
ConduMax H, ConduMax W, InduMax H, InduMax P, Liquiline, Liquiline M, Memosens
Código de producto: CM448R-, CM448-, CM444R-, CM444-, CM442R-, CM442-, CM14-, CLS82D-, CLS54D-, CLS50D-, CLS21D-, CLS16D-, CLS15D- Región: Russia (TR CU) Entidad certificadora: EAC Número de certificado: RU D-DE.ML66.B.02048

Miscellaneous

Ruso
TOCII, Stip-Scan, Stamolys, Sensor, Mycom S, Liquisys pH/ORP, Liquisys Oxygen, Liquisys Conductivity, Liquisys Chlorine, Liquiline M, Liquiline
Código de producto: CPM253-, CPM223-, CPM153-, COM253-, COM223-, CM448-, CM444-, CM442-, CM14-, CLM253-, CLM223-, CLM153-, CCM253-, CCM223-, CAM74-, CA72TOC-, CA71SI-, CA71PH-, CA71NO-, CA71MN-, CA71HY-, CA71HA-, CA71FE-, CA71CU-, CA71CR-, CA71COD-, CA71CL-, CA71AM-, CA71AL- Región: Russia (TR CU) Entidad certificadora: EAC Número de certificado: TC № RU D-DE.MU62.B.02737

Miscellaneous

Ruso
Viomax, Liquiline M, Turbimax, TopHit, InduMax P, Isemax, InduMax H, ConduMax W, ConduMax H, OxyMax W, OxyMax H, OrbiSint, OrbiPore, OrbiPac, Liquiline, Memosens, CeraGel, CeraLiquid, Ceramax, Chloromax, Liquistation M, Liquiport
Código de producto: CPS11D-, CM448-, CM444-, CM444R-, CM448R-, CSF48-, CM442-, CM442R-, CSP44-, CPS16D-, CPS31D-, CPS341D-, CPS41D-, CPS441D-, CPS471D-, CPS491D-, CPS71D-, CPS76D-, CPS841D-, CPS871D-, CPS891D-, CPS91D-, CSF33-, CPS96D-, CUS51D-, CUS52D-, CPF81D-, CAS51D-, CAS40D-, CLS16D-, CCS142D-, CLS15D-, CLS21D-, CLS50D-, CLS54D-, CLS82D-, CM14-, COS22D-, COS51D-, COS61D-, COS23D- Región: Russia Entidad certificadora: Rosstandart Número de certificado: DE.C.31.004.A_54218

Metrology

Ruso

Accesorios / Piezas de repuesto

???Mostrar como PDF???

Buscar

Filtrar

Order code

Specification

6
- Nr 6 Order code 50078843

  Terminal plug-in 3pol.for power supply

  Ecograph/Memograph/S + Alphalog from unit No.410297XA RIA45, grey coloured connector

  Mostrar detalles Ocultar detalles
7
- Nr 7 Order code 71037350

  Terminal strip 4pole FMC1,5/4-ST-3,5

  Memograph M for analog output (on digital I/O board) RIA45 for analog input non Ex (terminal x1,x2,x3,x4 + x5,x6,x7,x8)

  Mostrar detalles Ocultar detalles
9
- Nr 9 Order code 71037408

  Terminal strip 3 pole FKC2,5/3-ST-5,08

  for relay 1 + 2 (two way)

  Mostrar detalles Ocultar detalles
8
- Nr 8 Order code 71075062

  Terminal strip 4pole space 3.81 non Ex

  Terminal analog output 1 + status output (DI11,DI12,O15)

  Mostrar detalles Ocultar detalles
10
- Nr 10 Order code 71081257

  Threaded bolt tube fixing 105mm

  Mostrar detalles Ocultar detalles
1
- Nr 1 Order code XPM0004-DA

  Housing front + foil, incl. keyboard

  Mostrar detalles Ocultar detalles
5
- Nr 5 Order code RK01-AG

  Mounting set RIA45

  Mostrar detalles Ocultar detalles
3
- Nr 3 Order code XPM0004-NA

  Mainboard 24-230VDC/AC

  Mostrar detalles Ocultar detalles
4
- Nr 4 Order code RIA45X-RA

  Relay board + 2 limit relays

  Mostrar detalles Ocultar detalles
- Order code 71223706

  Kit: adapter frame 48x96mm auf 96x96mm

  Mostrar detalles Ocultar detalles
2
- Nr 2 Order code XPM0004-

  Spare Parts CM14 XPM0004

  Mostrar detalles Ocultar detalles
- Order code

  Housing only on request

  Mostrar detalles Ocultar detalles
