Caudalímetros másicos por dispersión térmica
Medidores por dispersión térmica: Para medición directa de gases industriales, aire comprimido y fluidos acuosos

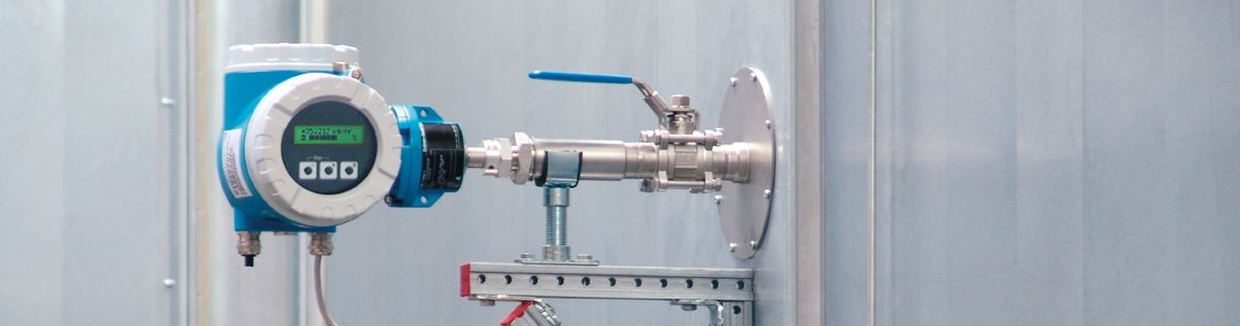

Siempre que se requieran una rangeabilidad elevada o unas pérdidas de carga mínimas en las aplicaciones de medición de gas en cualquier industria, el caudalímetro másico por dispersión térmica constituye una alternativa efectiva con respecto a las técnicas de medición tradicionales ya sea para el control de procesos, monitorización de consumo y abastecimiento, detección de fugas o monitorización de redes de distribución. Utilizando versiones de inserción, también es posible medir caudales de gas en tuberías muy largas o en conductos rectangulares.
%20with%20flange%20connection%20-%20PP01.jpg "Prolinet-massF 300: versión en línea con conexión bridada")
%20Inline%20version%20with%20flange%20connection%20(remote%20version)%20-%20PP01.jpg "Prolinet-massF 500: versión en línea con conexión bridada")

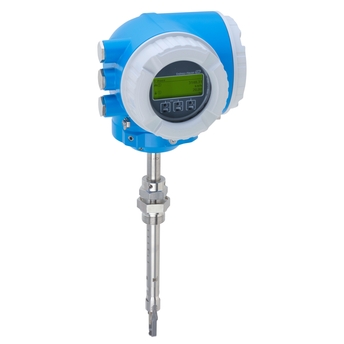

%20Insertion%20version%20-%20PP01.jpg "Prolinet-massI 300 – Versión de inserción para tuberías/conductos de hasta DN 1500 (60\")")

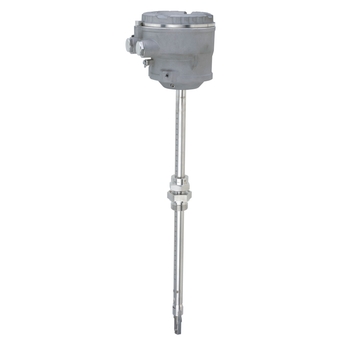

%20Insertion%20version%20-%20PP01.jpg "Prolinet-massI 500: versión de inserción de acero inoxidable para tuberías/conductos de hasta DN 1500 (60\")")
-
Productos estándar
- Seguros, resistentes y con poco mantenimiento
Excelencia técnica
Simplicidad
-
Productos de alta gama
- Altamente funcionales y prácticos
Excelencia técnica
Simplicidad
-
Productos especializados
- Diseñados para aplicaciones exigentes
Excelencia técnica
Simplicidad
Variable
| Gamas FLEX | Excelencia técnica | Simplicidad |
|---|---|---|
Gama Fundamental Satisfaga sus necesidades básicas de medición |
Excelencia técnica
|
Simplicidad
|
Gama Lean Maneje los principales procesos fácilmente |
Excelencia técnica
|
Simplicidad
|
Gama Extended Optimice sus procesos con tecnologías innovadoras |
Excelencia técnica
|
Simplicidad
|
Gama Xpert Domine las aplicaciones más exigentes |
Excelencia técnica
|
Simplicidad
Variable |
Medición de caudal másico por dispersión térmica
Nuestra búsqueda de productos le ayuda a buscar equipos de medición, software o componentes del sistema adecuados mediante las características del producto. Applicator le orienta durante la selección del producto individual mediante los parámetros de la aplicación.
El principio de medición de caudal másico por dispersión térmica está extendido en la industria y se utiliza satisfactoriamente en muchas aplicaciones de caudal de gas, por ejemplo:
Aire comprimido (consumo, distribución)
Dióxido de carbono (para producción de bebidas y refrigeración)
Argón (en producción de acero)
Nitrógeno y oxígeno (producción)
Gas natural (para control de quemadores y alimentación de calderas)
Medición de aire y biogás (p. ej. plantas de aguas residuales)

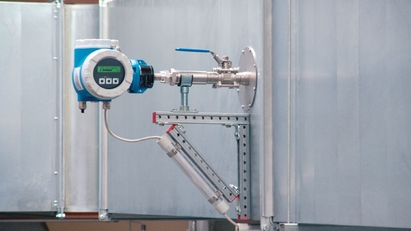

El principio de medición de caudal másico por dispersión térmica
Principio de medición de caudal másico por dispersión térmica
Este principio de medición se basa en el hecho de que el calor se extrae de un cuerpo caliente cuando un fluido circula junto a él.
Un caudalímetro másico por dispersión térmica contiene dos sensores de temperatura PT100 para este fin. Un sensor mide la temperatura actual del fluido como referencia. El segundo sensor se calienta y tiene un diferencial de temperatura constante relativo al primer sensor de "cero caudal".
Tan pronto como el fluido comienza a circular en el tubo de medición, el sensor de temperatura caliente se enfría debido a que el fluido circula a su paso – cuanto mayor es la velocidad de caudal, mayor es el efecto de refrigeración. La corriente eléctrica requerida para mantener el diferencial de temperatura es, por lo tanto, una medición directa del caudal másico.
Ventajas
Multivariable – medición e indicación directas del caudal másico y la temperatura del fluido
No se requiere compensación de la presión o la temperatura
Gran rangeabilidad (100:1)
Excelente sensibilidad del extremo inferior
Reacción rápida a fluctuaciones del caudal
