Resumen de especificaciones
-
Error de medición máx.
Masa +/- 3.0%
-
Rango de medición
Depende del gas y del estado del proceso
-
Rango de temperatura del medio
-40... +100°C (-40... +212°F)
-
Máx. presión de proceso
. -0.5... 40 bar g (-7.25…580 psig)
-
Materiales húmedos
Transductor: 1.4404 (316L)
Tubo de inserción: 1.4404 (316L)
Tubo de medición: 1.4404 (316L); 1.4435 (316L)
Conexión: 1.4404 (F316/F316L); 1.4404 (316L); 1.4435 (316L)
Ámbito de aplicación

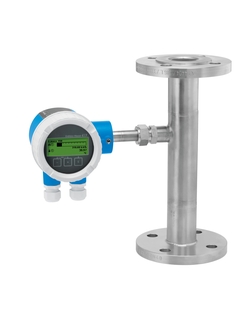

El equipo en línea t-mass A 150 está especialmente diseñado para una medición económica de gases de servicio, en particular, aire comprimido. Es un equipo en auge destinado a aplicaciones de recuentos parciales. Su electrónica con tecnología a 4 hilos está contenida en un resistente cabezal compacto de aluminio. Está disponible con indicador o en versión sin indicador. Los parámetros de configuración específicos de cliente se almacenan en el indicador y pueden ser transferidos de un equipo a otro desde el indicador.
El principio de medición se caracteriza por una elevada rangeabilidad operativa y una medición de caudal másico directa
Adecuado para aire, nitrógeno, dióxido de carbono y argón en tuberías de pequeño tamaño.
Propiedades del equipo
Versión en línea: diámetro nominal DN 15 a 50 (1/2 a 2")
Presión de proceso hasta PN 40, clase 300
Dispone de una gran variedad de conexiones a proceso
Equipo en versión compacta con alimentación de 24 V CC
4-20 mA HART, salida de impulso/frecuencia/conmutación
Transmisor compacto y robusto
Ventajas
Adecuado para aire, nitrógeno, dióxido de carbono y argón en tuberías de pequeño tamaño
Monitorización de proceso óptima – mediciones sencillas incluso a presiones y velocidades de caudal bajas
Medición económica – instalación sencilla, pérdida de carga insignificante y sin necesidad de mantenimiento
Tendencias de caudal fiables – medición multivariable
Puesta en marcha rápida y eficiente – manejo guiado por menú
Elevado rendimiento de planta – función de autodiagnóstico y monitorización de errores
Recuperación de datos de servicio automática
