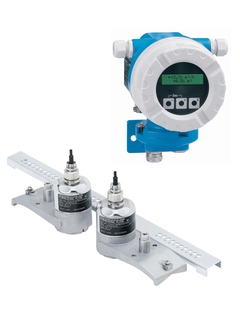

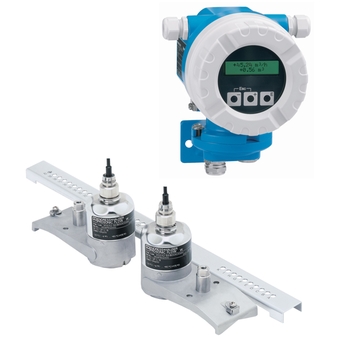

Proline Prosonic Flow 91W
Caudalímetro ultrasónico
Equipo con escaneo de frecuencia automático para una medición de máxima precisión y un transmisor económico
El sensor no invasivo ("clamp-on") Prosonic Flow W está especialmente diseñado para aplicaciones de agua y aguas residuales. Combinado con el económico transmisor Prosonic Flow 91 con pulsadores, el equipo Prosonic Flow 91W es ideal para la monitorización de caudal en la industria del tratamiento de agua.
-
Productos estándar
- Seguros, resistentes y con poco mantenimiento
Excelencia técnica
Simplicidad
-
Productos de alta gama
- Altamente funcionales y prácticos
Excelencia técnica
Simplicidad
-
Productos especializados
- Diseñados para aplicaciones exigentes
Excelencia técnica
Simplicidad
Variable
Gamas FLEX | Excelencia técnica | Simplicidad |
---|---|---|
Gama Fundamental Satisfaga sus necesidades básicas de medición |
Excelencia técnica
|
Simplicidad
|
Gama Lean Maneje los principales procesos fácilmente |
Excelencia técnica
|
Simplicidad
|
Gama Extended Optimice sus procesos con tecnologías innovadoras |
Excelencia técnica
|
Simplicidad
|
Gama Xpert Domine las aplicaciones más exigentes |
Excelencia técnica
|
Simplicidad
Variable |
-
Resumen de especificaciones
-
Máx. error medido
+/-2.0%
-
Rango de medición
0...113'097 m3/h
-
Rango de temperatura del medio
-20...+130°C / -4...+266°F
-
Máx. presión de proceso
Sin límite
-
Materiales húmedos
Sistema de abrazaderas:
Soporte de sensor 1.4308/CF-8
Carcasa de sensor 1.4301/304
Correas de sujeción 1.4301/304
-
Selección rápida
Configuración individual
-
Ventajas
Baja inversión en capital – la efectividad aumenta con el diámetro de la tubería (hasta DN 4000)
Señal estable a largo plazo: montaje permanente sin mantenimiento desde el exterior con almohadillas de acoplamiento
Transparencia del proceso – función de...
-
Ámbito de aplicación
El principio de medición es independiente de la presión, densidad, temperatura, conductividad y viscosidad
Medición de caudal de abrazadera de aguas de proceso, agua salada, agua desmineralizada, agua potable y aguas residuales.
Propiedades del equipo:
...
Documentos / Manuales / Software
-
Proline Prosonic 91W
Technical Information
Ultrasonic Flow Measuring System
Flowrate measurement for standard applications with
drinking water and process water.Technical Information (TI) -
