Resumen de especificaciones
-
Temperatura del proceso
-60 °C...+280 °C
(-76 °F...+540 °F)
(300°C / 572°F, 50h acumuladas) -
Presión de proceso absoluta / límite de sobrepresión máx.
Vacío...100 bar
(Vacío...1450 psi) -
Densidad min. del medio
0.5g/cm³ (0.4g/cm³ opcional)
Ámbito de aplicación

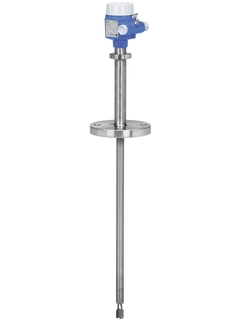

Liquiphant FTL71 es un equipo de detección de nivel con tubo de extensión para uso en zonas con peligro de explosión que está dotado con todos los certificados internacionales. FTL71 está especialmente diseñado para aplicaciones con temperaturas de proceso elevadas, de hasta 280°C, y puede ser usado en sistemas hasta SIL2, con redundancia homogénea hasta SIL3. Una segunda línea integrada de defensa ofrece el máximo nivel de seguridad. Valores de medición fiables, insensibles a: cambios en las propiedades del producto, caudal, turbulencias, burbujas de gas, espuma, vibraciones o adherencias.
Detección de nivel para todo tipo de líquidos.
Conexiones a proceso: roscas y bridas
Temperatura: -60 a +280 °C (-76 a +540 °F)
Presión: -1 a +100 bar (-14,5 a +1.450 psi)
Material del sensor: 316L, Alloy (PFA y Enamel bajo demanda)
Certificados internacionales de protección contra explosiones, prevención contra reboses WHG, homologaciones para la industria naval, SIL.
Ventajas
Uso en sistemas de seguridad que requieren seguridad hasta SIL2 según
IEC 61508/IEC 61511-1Con aislador estanco soldado de máxima seguridad en caso de daños en el sensor
Amplia variedad de electrónicas, por ejemplo, salidas de señal NAMUR, relé, tiristor, PFM: la conexión adecuada para cada sistema de control de procesos
Gran número de conexiones a proceso para elegir: uso universal
Sin necesidad de calibración: encendido rápido y económico
Sin partes mecánicas móviles: sin mantenimiento, sin desgaste, larga vida útil. Monitorización de daños en la horquilla: funcionamiento garantizado
Materiales homologados por la FDA (PFA Edlon)
