Proline Promag 50E
Caudalímetro electromagnético

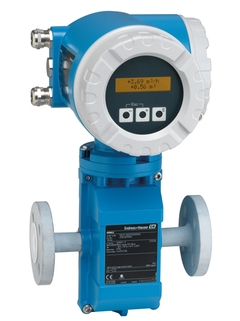

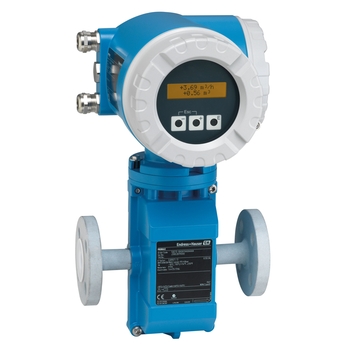

Caudalímetro electromagnético - Proline Promag 50E ©Endress+Hauser

El principio de medición de caudal electromagnético

El caudalímetro económico con un concepto de electrónica modular

Promag E es un sensor optimizado para aplicaciones básicas de la industria química. Es la solución más económica para nuestros clientes de la industria química. Combinado con el bien probado transmisor Promag 50 con pulsadores, Promag 50E ofrece mediciones precisas de caudal de líquidos para una amplia gama de aplicaciones estándar. Promag 50E está disponible en versión compacta o remota.

  • Ventajas

    • Sensor rentable – la solución ideal para unos requisitos básicos

    • Ahorro energético en la medición de caudal – sin pérdida de carga debido a un estrangulamiento en la sección transversal de la tubería

    • Sin necesidad de mantenimiento – sin partes móviles

    • ...

  • Ámbito de aplicación

    • El principio de medición bidireccional es prácticamente independiente de la presión, la densidad, la temperatura y la viscosidad

    • Apto para todo tipo de aplicaciones básicas de las industrias química y de proceso

    Propiedades del equipo

    • Diámetro nominal: máx...

Características y especificaciones

Atrás

Details

  • Measuring principle

    Electromagnético

  • Encabezado del producto

    Medidor de flujo económico con un concepto modular electrónico. Totalmente adecuado para aplicaciones básicas en la industria química y de la transformación.

  • Características del sensor

    Sensor rentable – solución ideal para requerimientos básicos. Medición de flujo ahorrador de energía – sin pérdida de presión debido a constricción en la sección transversal. Libre de mantenimiento – sin partes móviles. Diámetro nominal: máx. DN 600 (24"). Aprobación Ex para la Zona 2.

  • Características del transmisor

    Puesta en marcha rápida – Configuraciones Rápidas de aplicaciones específicas. Operación segura – la pantalla proporciona información de proceso fácil de leer. Totalmente en cumplimiento con la industria – IEC/EN/NAMUR. Pantalla retro iluminada de 2 líneas con botones.Dispositivo en versión compacta o remota.

  • Rango de diámetro nominal

    DN 15 a 600 (½ a 24")

  • Materiales húmedos

    Recubrimiento: PTFE
    Electrodos: 1.4435 (316L); Aleación C22, 2.4602 (UNS N06022); Tantalio

  • Variables medidas

    Flujo volumétrico, flujo másico

  • Máx. error medido

    Flujo volumétrico (estándar): ±0.5 % o.r. ± 1 mm/s (0.04 in/s)
    Flujo volumétrico (opción): ±0.2 % o.r. ± 2 mm/s (0.08 in/s)

  • Rango de medición

    4 dm³/min a 9600 m³/h (1 a 44 000 gal/min)

  • Máx. presión de proceso

    PN 40, Clase 150, 20K

  • Rango de temperatura del medio

    –10 a +110 °C (+14 a +230 °F)

  • Rango de temperatura ambiente

    –10 a +60 °C (+14 a +140 °F)

  • Material de carcaza del sensor

    AlSi10Mg recubrimiento; acero de carbón con recubrimiento protector

  • Material de la cubierta del transmisor

    Aluminio fundido con pintura electrostática

  • Grado de protección

    Versión compacta: IP67, caja tipo 4X
    Sensor versión remota (estándar): IP67, caja tipo 4X
    Sensor versión remota (opción): IP68, caja tipo 6P
    Transmisor remoto: IP67, caja tipo 4X

  • Pantalla/Operación

    Pantalla de 2 líneas retro iluminada con botones
    Posible configuración vía pantalla local y herramientas de operación

  • Salidas

    3 salidas:
    0‐20 mA (activa)/4-20 mA (activa/pasiva)
    Salida de pulso/frecuencia (pasiva)
    Salida de conmutación (pasiva)

  • Entradas

    Entrada de estatus

  • Comunicación digital

    HART
    PROFIBUS PA/DP

  • Suministro de energía

    DC 16 a 62 V
    AC 85 a 260 V (45 a 65 Hz)
    AC 20 a 55 V (45 a 65 Hz)

  • Aprobaciones para áreas peligrosas

    ATEX, IECEx, cCSAus

  • Seguridad del producto

    CE, C-tick, EAC marking

  • Aprobaciones y certificados metrológicos

    Calibración realizada en instalaciones de calibración acreditadas (de acuerdo a ISO/IEC 17025)

  • Certificados y aprobaciones de presión

    PED
