Resumen de especificaciones
-
Error de medición máx.
Flujo volumétrico (estándar): ±0.5 % o. ± 1 mm/s (0.04 in/s)
Flujo volumétrico (opcional) ±0.2 % o. ± 2 mm/s (0.08 in/s) -
Rango de medición
4 dm³/min a 9600 m³/h (1 gal/min a 44 000 gal/min)
-
Rango de temperatura del medio
Material del recubrimiento PFA: –20 a +150 °C (–4 a +302 °F)
Material del recubrimiento PFA de alta temperatura: –20 a +180 °C (–4 a +356 °F)
Material del recubrimiento PTFE: –40 a +130 °C (–40 a +266 °F) -
Máx. presión de proceso
PN 40, Clase 300, 20K
-
Materiales húmedos
Recubrimiento: PFA; PTFE
Electrodos: 1.4435 (316L); Aleación C22, 2.4602 (UNS N06022); Tantalio; Platino;
Titanio; Dúplex 1.4462 (UNS S31803)
Ámbito de aplicación
Promag P está destinado a aplicaciones químicas y de proceso con líquidos corrosivos y las temperaturas más elevadas de producto. Con su innovador transmisor remoto, el Promag P 500 maximiza la flexibilidad de instalación y la seguridad de operación en entornos exigentes. La Heartbeat Technology permite el cumplimiento de las normas y la seguridad del proceso en todo momento.
La medición bidireccional de medición es prácticamente independiente de la presión, densidad, temperatura y viscosidad
Destinado a aplicaciones químicas y de proceso con líquidos corrosivos y unas temperaturas elevadas del producto
Propiedades del equipo
Diámetro nominal: máx. DN 600 (24")
Todas las autorizaciones comunes para zonas con peligro de deflagración
Revestimiento realizado de PTFE o PFA

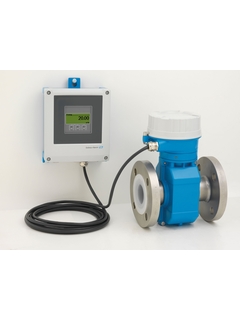

Versión remota de hasta 4 E/S
Indicador retroiluminado con control óptico y acceso WLAN
Cable estándar entre el sensor y el transmisor
Ventajas
Aplicaciones diversas– una amplia variedad de materiales de las partes en contacto con el medio
Ahorro energético en la medición de caudal – sin caída de presión debido a su diseño correspondiente al diámetro de la tubería
Sin necesidad de mantenimiento – sin partes móviles
Acceso total a la información de proceso y diagnóstico - numerosas E/S y Ethernet libremente combinables
Complejidad reducida y variedad - funcionalidad E/S configurable con libertad
Verificación integrada – Heartbeat Technology
