HAW569
Equipos de protección contra sobretensiones
Equipos de protección contra sobretensiones para montaje en campo
El equipo de protección contra sobretensiones HAW569 se utiliza para proteger los componentes electrónicos de los equipos de campo contra sobretensiones que podrían destruir el equipo. Asegura que las fuentes de sobretensión que ocurran en cables de señal (p.ej. 4 a 20 mA), en las líneas de comunicación de los buses de campo (HART, PA, FF) y en las líneas de alimentación dispongan de una correcta toma de tierra. La funcionalidad del componente electrónico no se ve fe afectada ya que utilizando la conexión de libre impedancia de la unidad de protección, no pueden introducirse interferencias por deriva de tensión.
-
Ventajas
Equipo compacto para la protección de las líneas de señal/comunicación (certificado opcional para zonas clasificadas Ex ia) o para la protección simultánea de las líneas de señal/comunicación y alimentación (certificado opcional para zonas clasificadas...
-
Ámbito de aplicación
Las unidades HAW569 se utilizan principalmente en automatización de procesos y en tecnologías de medición y comunicación en los sectores químico, farmacéutico, tratamiento de aguas y aguas residuales y también en la industria alimentaria.
Documentos / Manuales / Software
-
HAW569
Technical Information
Overvoltage protection for screwing into field housing
Technical Information (TI) -
Technical information Surge Arrester HAW569/569Z
Overvoltage protection limiting high voltages on ungrounded twin-core cables
Technical Information (TI) -

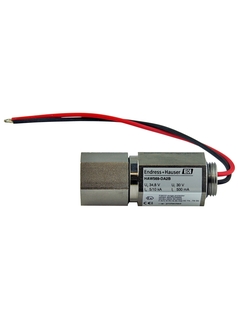

Betriebsanleitung HAW569-AA2B / -DA2B /
Operating instructions HAW569-AA2B / -DA2B
HAW569-AA2B / -DA2B Überspannungsschutz für Signalleitungen zur Montage in Feldgehäusen HAW569-AA2B / -DA2B Surge arrester for signal lines for mounting in field housing
Manual de instrucciones (BA) -

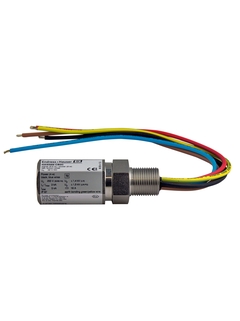

Betriebsanleitung HAW569-CB2C
Operating instructions HAW569-CB2C
HAW569-CB2C Überspannungsschutz für Signal-/Versorgungsleitungen zur Montage in Feldgehäusen HAW569-CB2C Surge arrester for signal /supply lines for mounting in field housing
Manual de instrucciones (BA) -
Operating Short Manual
Surge Arrester HAW569, HAW569Z
Short Instruction (KA)09/05Alemán , Inglés , Español , fr , Italiano , Holandés -
ATEX Safety instructions Surge arrester HAW569Z
ATEX safety instructions for surge arrester HAW569Z, Designation according to II 2(1)G (FISCO-Model)
Ex Safety Instructions (XA) -
Sicherheitshinweise Überspannungsschutz HAW569 /
Safety instructions surge arrester HAW569
Sicherheitshinweise für Zulassung / Safety instructions for approval ATEX II 2(1) G Ex ia IIC T6...T4 Gb, IECEx Ex ia [ia Ga] IICT6...T4 Gb
Ex Safety Instructions (XA) -
Sicherheitshinweise Überspannungsschutz HAW569 /
Safety instructions surge arrester HAW569
Sicherheitshinweise für Zulassung / Safety instructions for approval ATEX II 2 G Ex db IIC T6...T5 Gb, Ex db IIC T6...T5 Gb CSA 70159199
Ex Safety Instructions (XA) -
Sistem Bileşenleri ve Kayıt Cihazları
Sisteminiz için tamamlayıcı çözümler
Fields of Activities (FA)10/14Turco -
Системные компоненты и Регистраторы
Обзор продукции
Fields of Activities (FA)06/13Ruso -
System Components
e Data Managers
Componenti di sistema e data manager Soluzioni per il completamento del punto di misura
Fields of Activities (FA)04/18Italiano -
System Components and Data Managers
Solutions for the loop Indicators, interface devices, surge arresters, energy and application managers, data managers, paperless recorders and associated software packages for process automation
Fields of Activities (FA)04/18Inglés -
System Components and Data Managers
Solutions for the loop Indicators, interface devices, surge arresters, energy and application managers, data managers, paperless recorders and associated software packages for process automation
Fields of Activities (FA)04/18Polaco -
Systemkomponenten und Datenmanager
Lösungen zur Komplettierung der Messstelle Anzeiger, Interfacegeräte, Überspannungsschutz, Energie- und Applikationsmanager, Datenmanager, Bildschirmschreiber und Softwarepakete für die Prozessautomatisierung
Fields of Activities (FA)04/18Alemán -
Composants système et
enregistreurs graphiques
Solutions associées Enregistreurs graphiques, data managers, calculateurs d’énergie, gestionnaires d’application, afficheurs de process pour montage en boîtier de terrain ou en façade d’armoire électrique, séparateurs et alimentations, transmetteurs de process, parafoudres
Fields of Activities (FA)03/15fr -
Componentes de sistema y registradores
Soluciones para el lazo de control Indicadores, dispositivos de interfaz, protección contra sobretensiones, gestores de aplicaciones y energía, registradores sin papel y paquetes de software asociado para la automatización de procesos.
Fields of Activities (FA)03/15Español -
Komponenty Systemów kontrolno-pomiarowych
Wskaźniki panelowe i obiektowe, zasilacze, bariery, przetworniki sygnałów procesowych, ograniczniki przepięć oraz przemysłowe liczniki ciepła i przepływu.
Fields of Activities (FA)03/10Polaco -
Catálogo soluciones esenciales
Alta calidad a precios competitivos
Competence Brochure (CP)01/17Español -
Catalogue Produits E-direct 2018/2019 Français
La qualité Endress+Hauser à petit prix !
Endress+Hauser Catalogues (EC)10/18fr -
E-direct Produktkatalog 2018-2019
Hohe Qualität zum kleinen Preis!
Endress+Hauser Catalogues (EC)10/18Alemán -
E-direct Produktkatalog 2016/2017 - Ausgabe Schweiz
Hohe Qualität zum kleinen Preis!
Endress+Hauser Catalogues (EC)10/15Alemán -
E-direct Produktkatalog 2017/2018 - Ausgabe Österreich
Hohe Qualität zum kleinen Preis!
Endress+Hauser Catalogues (EC)09/17Alemán -
Überspannungsschutz HAW569
Überspannungsschutz im Feldgehäuse:
Tender Text02/09Alemán -
over voltage protector
Código de producto: HAW569- Número Declaración: HE_00435_01.17 Especificaciones del fabricante: RoHS
Manufacturer DeclarationInglés -
over voltage protector
Código de producto: HAW569- Número Declaración: EC_00074_02.15
EU DeclarationAlemán , Inglés , fr -
over voltage protector
Código de producto: HAW569- Número Declaración: EC_00073_03.15
EU DeclarationAlemán , Inglés -
Soliswitch, process displays, Preline, power supply and barrier, power supply, over voltage protector, Mini-Log, Memo-Graph, Ecograph, controller, contactors / transmitters, Configuration Kit
Código de producto: RIA452-, RIA452L-, RIA46-, RID14-, RID16-, RMA42-, RMC621-, RMC621L-, RMS621-, RMS621L-, RN221N-, RN221NL-, RNB130-, RNS221-, RNS221L-, RS33-, RSG35-, RSG40-, RSG45-, RTA421-, RTA421L-, TXU10-, RIA45-, FML621-, FTE20-, FTE30-, FTE31-, HAW562-, HAW569-, OFTE20-, ORIA15-, ORIA45-, ORIA46-, ORMA42-, ORSG35-, ORSG45-, OSG40-, OSG45-, RA33-, RB223-, RDL10-, RH33-, RIA14-, RIA15-, RIA16- Número Declaración: EC_00569_01.17
EU DeclarationAlemán , Inglés , fr -
over voltage protector
Código de producto: HAW562-, HAW569- Número Declaración: EC_00087_01.15
EU DeclarationAlemán , Inglés , fr -
Product Family: over voltage protector
Código de producto: HAW569- Número Declaración: EH 10-12-034 R055 V1 R0
SIL DeclarationAlemán , Inglés -
over voltage protector
Código de producto: HAW569- Región: Europe (ATEX) Entidad certificadora: DEKRA Categoría: II 2(1) G Protección: Ex ia [ia Ga] IIC T6...T4 Gb
Explosion ProtectionInglés -
over voltage protector
Código de producto: HAW569- Región: International (IECEx) Entidad certificadora: DEKRA Protección: Ex d IIC T5 or T6 Gb
Explosion ProtectionInglés -
over voltage protector
Código de producto: HAW569- Región: Canada, USA Entidad certificadora: CSA Categoría: I/1,2/A,B,C,D T6...T4, II/1/E,F,G Protección: Ex d IIC T6...T4
Explosion ProtectionInglés -
over voltage protector
Código de producto: HAW569- Región: Europe (ATEX) Entidad certificadora: DEKRA Categoría: II2G Protección: Ex d IIC T5 or T6 Gb
Explosion ProtectionInglés -
over voltage protector
Código de producto: HAW569- Región: International (IECEx) Entidad certificadora: DEKRA Protección: Ex ia [ia Ga] IIC T4…T6 Gb
Explosion ProtectionInglés
Accesorios / Piezas de repuesto
-
-
Order code 51006419
Screwed cable gland set 2x M20x15IP68
EMC-screwed cable gland M20 for direct/ indirect shield earthing, cable 6,5-13mm
-
Order code 51006420
Earthing ring-set HAW569 M20
for sensors with non conductive housing earthing ring, lock nut, flat plug
-
Order code
The unit is not repairable
-
