El equipo de protección contra sobretensiones HAW562 se utiliza para proteger los componentes electrónicos contra sobretensiones que podrían destruir el equipo. Asegura que las fuentes de sobretensión que ocurran en cables de señal (p.ej. 4 a 20 mA), en las líneas de comunicación (buses de campo) y en las líneas de alimentación dispongan de una correcta toma de tierra. El funcionamiento del transmisor o de los componentes electrónicos que se protegen no resultan alterados.
Los equipos de protección contra sobretensiones se utilizan para rebajar las corrientes residuales que producen los niveles superiores de protección contra descargas eléctricas (pararrayos) y asimismo limitar las fuentes de sobretensiones generadas o inducidas por el sistema mismo.
Las unidades HAW562 se utilizan principalmente en automatización de procesos y en tecnologías de la medición y la comunicación en los sectores químico, farmacéutico, tratamiento de aguas y aguas residuales y también en la industria alimentaria.
Ventajas
Inversión en protección de los equipos de medición de uso intensivo
Rendimiento de la planta incrementado, al estar el equipo de protección contra sobretensiones perfectamente integrado con los componentes electrónicos integrados en la automatización de procesos y con la tecnología de medición de procesos
Aplicación en zonas Ex con peligro de deflagración - opcionalmente disponible con certificados SIL2 para equipos intrínsecamente seguros
A prueba de vibraciones e impactos de acuerdo con la norma EN 60068-2
Puesta a tierra del apantallamiento directa e indirecta
Cómo el perfilado de temperatura aumenta la seguridad de la planta y la calidad del producto en depósitos a granel y silos para almacenamiento de alimentos.
Para cualquier tipo de producto con un valor considerable (alcohol, combustibles, productos farmacéuticos,...) saber con exactitud la cantidad de producto almacenado es muy importante.

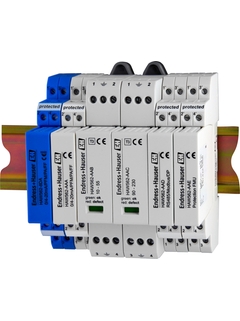

Supresor de Picos para montaje en riel DIN Dispositivo compacto para un ordenar fácilmente (sin separación del módulo de montaje y módulo de protección) Integración flexible dentro a las cadenas de medición de la industria de proceso debido a las aprobaciones de acuerdo a ATEX & IEC, conformidad SIL2 Compatibilidad con los fieldbusses establecidos (HART, FF, PA) Concepto de puesta a tierra innovativo para evitar corrientes de ecualización de baja frecuencia – puesta a tierra de protección directa e indirecta posible en un solo dispositivo Operación ininterruptible de la planta debido a un reseteo automático después del proceso de descarga
Certificación
Conformidad SIL2 CSA
Dimensiones (wxhxd)
HAW562-AAA, HAW562-AAD, HAW562-AAE, HAW562-8DA: 12 x 90 x 72.5 mm (0.47" x 3.54" x 2.85") HAW562-AAB, HAW562-AAC: 18 x 90 x 73 mm (0.71" x 3.54" x 2.87")
Voltaje de Operación
24V/60V/230V/5V/12(80)V/24V
Measuring principle
Supresor de picos
Principio de medición
Protección contra sobretensiones para montaje en raíl DIN
Función
Los descargadores de sobretensiones se aplican para proteger los componentes electrónicos de una planta contra sobretensión! Debido a esta inversión se protegen los instrumentos de medición intensivos y se aumenta la disponibilidad de la planta.
Aplicación
Protección contra sobretensiones para la alimentación o cables de señal/comunicación
Betriebsanleitung HAW562-AAB/-AAC für Versorgungsleitungen
Operating instructions HAW562-AAB/-AAC for supply lines
Versión en inglés - 04/2014
New version available in English
HAW562-AAB/-AAC Überspannungsschutz zur Montage auf Hutschiene
zum Schutz von Versorgungsleitungen 10-55 V / 90-230 V
HAW562-AAB/-AAC surge arrester for top hat rail mounting for the
protection of supply lines 10-55 V / 90-230 V
Betriebsanleitung HAW562-AAB/-AAC für Versorgungsleitungen
Operating instructions HAW562-AAB/-AAC for supply lines
Manual de instrucciones (BA)
Versión en inglés - 04/2014
New version available in English
HAW562-AAB/-AAC Überspannungsschutz zur Montage auf Hutschiene zum Schutz von Versorgungsleitungen 10-55 V / 90-230 V HAW562-AAB/-AAC surge arrester for top hat rail mounting for the protection of supply lines 10-55 V / 90-230 V

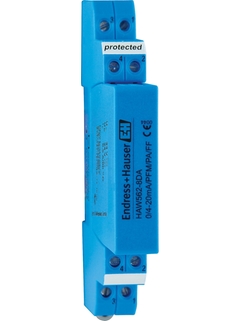

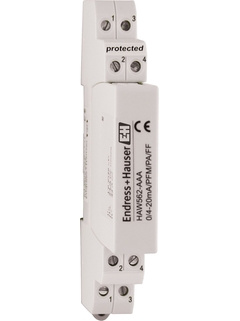

Betriebsanleitung HAW562-AAA/-AAD/-8DA für Signalleitungen
Operating instructions HAW562-AAA/-AAD/-8DA for signal lines
Manual de instrucciones (BA)
Versión en inglés - 12/2010
New version available in English
HAW562-AAA/-AAD/-8DA Überspannungsschutz zur Montage auf Hutschiene zum Schutz von Signalleitungen 0/4-20mA, PFM, PA, FF, RS485, Modbus, DP HAW562-AAA/-AAD/-8DA Surge arrester for top hat rail mounting for the protection of signal lines 0/4-20mA, PFM, PA, FF,RS485, Modbus, DP
Betriebsanleitung HAW562-AAE für Prosonic FM9x
Operating instructions HAW562-AAE for Prosonic FMU9x
Manual de instrucciones (BA)
Versión en inglés - 12/2010
New version available in English
HAW562-AAB/-AAC Überspannungsschutz zur Montage auf Hutschiene zum Schutz von Prosonic FMU9x HAW562-AAB/-AAC surge arrester for top hat rail mounting for the protection of FMU9x
