Detección de nivel
capacitiva
Minicap FTC260

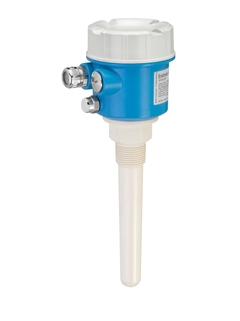

Cabezal de plástico para Liquicap FTC260

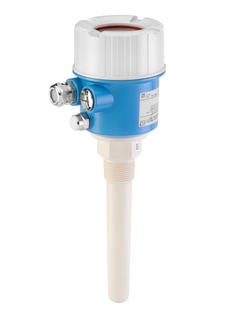

Cabezal de aluminio para Liquicap FTC260

Diseñado para sólidos granulados ligeros

Minicap FTC260 es una sonda sencilla y económica que ofrece muchas posibilidades para la detección de nivel en aplicaciones con sólidos granulados, especialmente adecuada para aplicaciones con productos agresivos y adherencias. Está diseñado para la detección de nivel en aplicaciones con sólidos granulados ligeros, por ejemplo, productos granulados, harina, leche en polvo, comida para animales, cemento, tiza o yeso.

Añadir a la cesta
Configurar
Seleccionar y elegir tamaño
Cálculo de precios tras inicio de sesión y configuración

Comparar

Componentes adicionales

RNS221
Fuente de alimentación para transmisores de raíl DIN

Fuente de alimentación para sensores o transmisores con tecnología a 2 hilos.
Más información
Comparar
Barrera activa RN221N con diagnóstico HART® opcional

Barrera activa con fuente de alimentación para una separación segura de circuitos de corriente de 4...20
Más información
Comparar

Ventajas
Montaje y puesta en marcha sencillos sin necesidad de calibración
Seguridad mecánica, buen rendimiento y larga vida útil gracias a no tener partes que experimentan desgaste
Elevada seguridad operativa y fiabilidad gracias a compensación de adherencias activa

Ámbito de aplicación
Para detección de nivel de sólidos granulados ligeros, con un tamaño de grano máximo de 30 mm y una constante dieléctrica εr ≥ 1,6. Aplicaciones típicas: productos granulados, harina, leche en polvo, alimento para animales, cemento, tiza o yeso.
...

Mostrar más
Para detección de nivel de sólidos granulados ligeros, con un tamaño de grano máximo de 30 mm y una constante dieléctrica εr ≥ 1,6. Aplicaciones típicas: productos granulados, harina, leche en polvo, alimento para animales, cemento, tiza o yeso.
Conexiones a proceso: roscas
Temperatura: -40 a +80 °C (-40 a +176 °F)
Presión: -1 a +25 bar (-14,5 a +360 psi)
Longitud del sensor: 140 mm (5,51")
Certificados internacionales de protección contra explosiones, prevención de sobrellenado WHG

Mostrar menos

Características y especificaciones

Atrás

Details

Measuring principle

Sólido Capacitivo
Característica / Aplicación

sonda de varilla compacta con compensación de densificación/solidificación
fácil puesta en marcha
Especialidades

Material listado por la FDA
Suministro / Comunicación

10,8 ... 45V DC, DC-PNP 3 hilos
20 ... 253V AC, o
20 ... 55V DC, Salida de relevador
Temperatura ambiente

-40 °C ... 80 °C
(-40 °F ... 176 °F)
Temperatura del proceso

-40 °C ... 130°C
(-40 °F ... 266 °F)
Presión de proceso absoluta / límite de sobrepresión máx.

-1 ... 25 bar
(-14.5 ... 360 psi)
Principales partes húmedas

PPS = Sulfito de polipropileno
(contenido de fibra de vidrio aprox. 40%)
Conexión a proceso

R1"
NPT1"
Longitud del sensor

140 mm (5.51")
Comunicación

Salida de transistor PNP
Salida de relevador (potencial-libre
contacto de cambio / SPDT)
Certificados / Aprobaciones

ATEX
FM
CSA
WHG
Opciones

Gabinete de aluminio
Límites de la aplicación

Sólidos, tamaño máx. de grano 30 mm (1.2"),
DK min 1,6
Resistencia a la Flexión 1400 N (en la punta de la sonda)

Documentos / Manuales / Software

Tipo de descarga

Filtrar

Technical Information Minicap FTC260, FTC262
Point level switch with buildup compensation No calibration necessary

Technical Information (TI)
Minicap FTC260 Operating Instructions
Point level switch with buildup compensation No calibration necessary

Short Instruction (KA)

12/18

Alemán , Inglés , Español , fr , Italiano , Holandés
Operating Instuction
Adapter for Minicap FTC 260

Short Instruction (KA)

10/14

Alemán , Inglés , Español , fr , Italiano , Holandés
Kurzanleitung/ Short Operating Instuction Minicap FTC 260.
Compact Point Level Switch for limit detection with active build-up compensation No calibration necessary Version available for dust Explosion areas. Kompakter Grenzschalter mit integrierter aktiver Ansatzkompensation Inbetriebnahme ohne Abgleich Auch für staubexplosionsgefährdete Bereiche.

Short Instruction (KA)

08/15

Alemán , Inglés , Español , fr , Italiano , Holandés
FTC 260
FTC 260

Short Instruction (KA)

03/98

Alemán , Inglés , Español , fr , Italiano , Holandés
Safety Instructions Minicap FTC260
Ex tD A20/A22 IP66 T105°C GYJ16.1421 (NEPSI)

Ex Safety Instructions (XA)
Minicap FTC260 ATEX: II 1/3 D Ex ta/tc IIIC T105°C Da/Dc IECEx: Ex ta/tc IIIC T105°C Da/Dc Safety Instructions
Capacitive Level Measurement

Ex Safety Instructions (XA)
Minicap FTC260 EAC: Ex ta/tc IIIC T105°C Da/Dc Safety Instructions
Capacitive Level Measurement

Ex Safety Instructions (XA)
Minicap FTC260
WHG Allgemeine bauaufsichtliche Zulassung Z-65.13-192 (DIBt)

Certificate (ZE)
Minicap FTC260-B
ATEX Baumusterprüfbescheinigung BVS 98.Y.8003

Certificate (ZE)
Level measurement
Product overview for applications in liquids and bulk solids

Fields of Activities (FA)

03/17

Inglés
Level measurement
Product overview for applications in liquids and bulk solids

Fields of Activities (FA)

03/17

Inglés
Füllstandmesstechnik
Produktübersicht für Anwendungen in Flüssigkeiten und Schüttgütern

Fields of Activities (FA)

03/17

Alemán
Mesure de niveau
Aperçu des produits pour des applications dans des liquides et des solides en vrac

Fields of Activities (FA)

03/17

fr
Catálogo Medición y Detección de nivel
Gama de productos para aplicaciones con líquidos y sólidos

Fields of Activities (FA)

03/17

Español
Catálogo soluciones esenciales
Alta calidad a precios competitivos

Competence Brochure (CP)

01/17

Español
E-direct Produktkatalog 2018-2019
Hohe Qualität zum kleinen Preis!

Endress+Hauser Catalogues (EC)

10/18

Alemán
Catalogue Produits E-direct 2018/2019 Français
La qualité Endress+Hauser à petit prix !

Endress+Hauser Catalogues (EC)

10/18

fr
E-direct Produktkatalog 2016/2017 - Ausgabe Schweiz
Hohe Qualität zum kleinen Preis!

Endress+Hauser Catalogues (EC)

10/15

Alemán
E-direct Produktkatalog 2017/2018 - Ausgabe Österreich
Hohe Qualität zum kleinen Preis!

Endress+Hauser Catalogues (EC)

09/17

Alemán
Waterpilot, Spare Parts Level, Soliphant T, Prosonic M, Minicap, Liquipoint T, Liquiphant M, Liquiphant, Levelflex, Deltapilot M, Cerabar M
Código de producto: FTL51C-, FTL51H-, FTM20-, FTM21-, FTW31-, FTW32-, OTC260-, OTC262-, OTL50-, OTL50H-, OTL51-, OTL51C-, OTL51H-, OTM20-, OTM21-, OTW31-, OTW32-, PMC51-, PMP51-, FTL51-, FTL50H-, FTL50-, FTL33-, FTL31-, FTC262-, FTC260-, FMX21-, FMU43-, FMU42-, FMU41-, FMU40-, FMP57-, FMP51-, FMP50-, FMB52-, FMB51-, FMB50-, FHX40- Número Declaración: HE_00716_02.17 Especificaciones del fabricante: RoHS

Manufacturer Declaration

Alemán , Inglés
Minicap
Código de producto: FTC260- Número Declaración: HE_00225_02.15 Especificaciones del fabricante: EHEDG, Food hygiene, 10/2011, 1935/2004

Manufacturer Declaration

Inglés
Minicap
Código de producto: FTC260- Número Declaración: EC_00558_03.17

EU Declaration

Alemán , Inglés , fr
Minicap
Código de producto: FTC260-, FTC262-

EU Declaration

Alemán , Inglés , fr
Soliphant T, Soliphant M, Solicap S, Solicap M, Prosonic S, Prosonic M, Nivector, Minicap, Micropilot, Levelflex
Código de producto: FTM52-, FTM51-, FTM50-, FTM21-, FTM20-, FTI77-, FTI56-, FTI55-, FTC968Z-, FTC968-, FTC262-, FTC260-, FMU95-, FMU90-, FMU44-, FMU43-, FMU42-, FMU41-, FMU40-, FMR67-, FMR57-, FMR56-, FMP57-, FMP56-, FDU95-, FDU93-, FDU92-, FDU91F-, FDU91-, FDU90- Región: Russia (Declaration of Conformity) Número de certificado: RU D-DE.MO10.B.05554

Miscellaneous

Ruso
Minicap, Solicap M, Solicap S, Soliphant M, Soliphant T
Código de producto: FTC260-, FTC262-, FTI55-, FTI56-, FTI77-, FTM20-, FTM21-, FTM50-, FTM51-, FTM52- Región: Russia (TR CU) Entidad certificadora: EAC Número de certificado: TC № RU D-DE.AL32.B.07214

Miscellaneous

Ruso
Soliphant T, Soliphant M, Solicap S, Solicap M, Prosonic S, Prosonic M, Nivector, Minicap, Micropilot, Levelflex
Código de producto: FTM52-, FTM51-, FTM50-, FTM21-, FTM20-, FTI77-, FTI56-, FTI55-, FTC968Z-, FTC968-, FTC262-, FTC260-, FMU95-, FMU90-, FMU44-, FMU43-, FMU42-, FMU41-, FMU40-, FMR67-, FMR57-, FMR56-, FMP57-, FMP56-, FDU95-, FDU93-, FDU92-, FDU91F-, FDU91-, FDU90- Región: Russia (Declaration of Conformity) Número de certificado: RU D-DE.MO10.B.05551

Miscellaneous

Ruso
Minicap
Código de producto: FTC260-, FTC262- Región: Russia (TR CU) Entidad certificadora: EAC Número de certificado: TС RU D-DE.MU62.B.02534

Miscellaneous

Ruso
Minicap
Código de producto: FTC260- Región: USA Entidad certificadora: FM Categoría: II,III 1 EFG Protección: DIP/II, III/E-G

Explosion Protection

Inglés
Minicap
Código de producto: FTC260- Región: USA Entidad certificadora: FM Categoría: II,III/1/E,F,G/ Protección: DIP

Explosion Protection

Inglés
Minicap
Código de producto: FTC260- Región: International (IECEx) Entidad certificadora: EXAM (DMT, BVS) Protección: Ex ta/tc IIIC Txxx°C Da/Dc

Explosion Protection

Inglés
Minicap
Código de producto: FTC260- Región: Europe (ATEX) Entidad certificadora: EXAM (DMT, BVS) Categoría: II 1/3 D

Explosion Protection

Alemán , Inglés
Minicap
Código de producto: FTC260- Región: Europe (ATEX) Entidad certificadora: EXAM (DMT, BVS) Categoría: II 1/3 D

Explosion Protection

Alemán , Inglés
Minicap, Nivector
Código de producto: FTC260-, FTC262-, FTC968Z- Región: Russia (TR CU) Entidad certificadora: EAC Protección: Ex t, Ex ta/tc

Explosion Protection

Ruso
Minicap
Código de producto: FTC260- Región: Canada Entidad certificadora: CSA Categoría: II,III//E,F,G/ Protección: DIP

Explosion Protection

Inglés
Minicap
Código de producto: FTC260- Región: China Entidad certificadora: NEPSI Categoría: zone 20,22

Explosion Protection

Chino
Micropilot S, Liquiphant S, Levelflex, Micropilot, Liquiphant M, Minicap, Nivector, Prosonic M, Prosonic S, Prosonic T, Pumpenschutz, Solicap M, Solicap S, Soliphant M, Soliphant T, SYSTEM, Liquipoint T, Liquipoint, Liquiphant FailSafe, Liquiphant, Liquicap T, Liquicap M, Einstabsonde, Dreistabsonde, Doppelstabsonde
Código de producto: FTL51-, FMP54-, FMP52-, FMR52-, FMR54-, FMP57-, FMP55-, FMP51-, FMR51-, FMR57-, FMP53-, FMR56-, FMP56-, FMR53-, FMR50-, FMP50-, FMU41-, FMU42-, FTL51H-, FTL50H-, FMU43-, FMU44-, FTL51C-, FTL70-, FMU40-, FMI52-, FTL50-, FTL71-, FTM51-, FTI52-, FMR532-, FTL81-, FMI51-, FMR533-, FTI51-, FTL85-, FTM52-, FTL33-, FTL31-, FTI77-, FTI56-, FTI55-, FTC968Z-, FTC262-, FTC260-, FTL80-, FTM20-, FTM21-, FTM50-, FTW23-, FTW31-, FTW32-, FTW33-, FTW360-, NMR84-, NMR81-, 11263-, 11362Z-, 11363Z-, 11375Z-, 11961Z-, FDU90-, FDU91-, FDU91F-, FDU92-, FDU95-, FDU96-, FDU93-, FMI21-, FMU30-, FMR540-, FMR530-, FMR10-, FMR20- Entidad certificadora: TÜV

Pressure Equipment

Alemán , Inglés

Accesorios / Piezas de repuesto

???Mostrar como PDF???

Buscar

Filtrar

Order code

Specification

20
- Nr 20 Order code 543201-0000

  Cover F14 PBT, gasket

  O-ring EPDM. Usage: housing Polyester.

  Mostrar detalles Ocultar detalles
- Nr 20 Order code 943201-1001

  Cover F14 PE, transparent PA

  Sight glass: Polycarbonat PA.

  Mostrar detalles Ocultar detalles
- Nr 20 Order code 71092705

  Cover F30/31/34 Alu, gasket

  Material: aluminium. O-ring: EPDM. Not for Ex d/XP. Usage: FMB50/FMB51/FMB52/FMB53, FTC260/FTC262, PMC51, PMD55, PMP51/PMP55.

  Mostrar detalles Ocultar detalles
- Nr 20 Order code 71092707

  Cover F30/31/34 Alu, sight glass, gasket

  Material: aluminium. Sight glass: mineral glass. O-ring: EPDM. Not for Ex d/XP. Usage: FMB50/FMB51/FMB52/FMB53, FTC260/FTC262, PMC51, PMD55, PMP51/PMP55.

  Mostrar detalles Ocultar detalles
- Nr 20 Order code 52020429

  Sealing EPDM, F30/31/34, T14/15, 5 pcs.

  Consists of: 5x O-ring 75.87x2.62, EPDM, PTFE, FDA. Usage: housing F30/F31/F34, T14/T15.

  Mostrar detalles Ocultar detalles
30
- Nr 30 Order code 52006108

  Electronics FTC260 Ex AC/DC

  20-253VAC/20-55VDC. Usage: FTC260.

  Mostrar detalles Ocultar detalles
- Nr 30 Order code 52006109

  Electronics FTC260 Ex 10.8-45VDC, PNP

  10.8-45VDC PNP. Usage: FTC260.

  Mostrar detalles Ocultar detalles
12
- Nr 12 Order code 543205-0000

  Socket E8 (F14), screws, PBT

  Usage: electronics.

  Mostrar detalles Ocultar detalles
50
- Nr 50 Order code 543226-0001

  Probe FTC260 R1 PPS, gasket

  Threaded boss R1. Usage: FTC260.

  Mostrar detalles Ocultar detalles
- Nr 50 Order code 543226-0011

  Probe FTC260 NPT1 PPS, gasket

  Threaded boss NPT1. Usage: FTC260.

  Mostrar detalles Ocultar detalles
- Order code 943215-1001

  Sleeve adapter R1-1/2 > R1, PPS

  Usage: FTC260. Thread type: EN10226/ISO7. Material: PPS.

  Mostrar detalles Ocultar detalles
- Order code 943215-1021

  Sleeve adapter G1-1/2 > R1, PPS

  Usage: FTC260. Thread type: EN10226/ISO7. Material: PPS.

  Mostrar detalles Ocultar detalles
- Order code 52014047

  Sealing ring DIN7603-A 48x55 FA, 5pcs.

  Process gasket. Usage: process connections G1-1/2.

  Mostrar detalles Ocultar detalles
- Order code 943215-0042

  Sleeve adapter NPT1-1/4 > NPT1, ST

  Thread type: EN10226/ISO7. Material: steel zinc coated. Usage: FTC260.

  Mostrar detalles Ocultar detalles
