Resumen de especificaciones
-
Tipo de señal de entrada
0/4…20 mA/HART
con alimentación/sin alimentación -
Salida
0/4…20 mA/HART
activa/pasiva -
Fuente de alimentación
24 V CC
Ámbito de aplicación

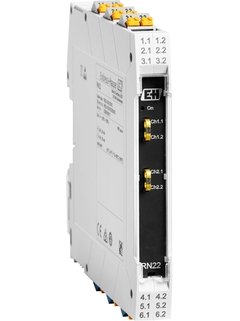

La barrera activa RN22 monocanal o bicanal proporciona alimentación a lazos de control de instrumentos analógicos y sistemas instrumentados de seguridad hasta SIL 2 (SC 3). La interfaz de seguridad intrínseca, transparente a HART®, establece una conexión fiable entre los equipos de campo y el control del proceso. Actúa como interfaz con equipos a 2 / a 4 hilos en zonas con peligro de explosión y proporciona una segunda señal de salida aislada galvánicamente en conformidad con NAMUR NE 175. Esto abre un segundo canal para el dominio de la optimización de procesos sin influir en el sistema de automatización tradicional.
Barrera activa monocanal o bicanal, fuente de alimentación o duplicador de señal
Transmisión de señales analógicas de tipo 0/4 a 20 mA (NAMUR NE 43) y aislamiento galvánico
Seguridad intrínseca para operación en zonas con peligro de explosión (zona 2)
Comunicación HART® bidireccional (transparente)
Función a 2 y a 4 hilos para instrumentos en zonas con peligro de explosión (zonas 0/20)
Rango de temperaturas ambiente: –40 … 60 °C (–40 … 140 °F)
Ventajas
Equipo de interfaz de seguridad intrínseca apto para uso en sistemas instrumentados de seguridad hasta SIL 2 (SC 3) en conformidad con IEC 61508
Cableado fácil y rápido con terminales de tornillo o de push-in o fuente de alimentación mediante un conector T por raíl de alimentación
Acceso fácil a las tomas de conexión HART® en la parte frontal
Caja compacta: hasta dos canales de 12,5 mm (0,49 in) para un uso eficiente del espacio en los armarios de control
