Presión relativa
Cerabar PMC11

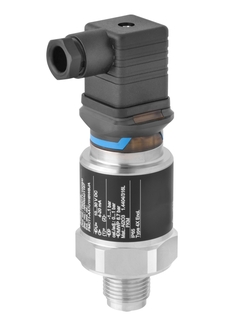

CerabarPMC11 ©Endress+Hauser

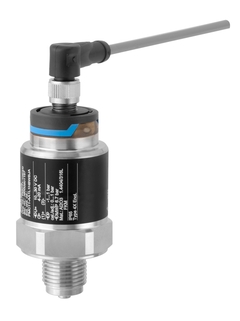

CerabarPMC11 ©Endress+Hauser

Principio de medición de presión

  • CerabarPMC11
  • CerabarPMC11

Presostato económico con sensor cerámico para medición en gases o líquidos

El Cerabar PMC11 es el transmisor de presión compacto con los precios más atractivos de su segmento. Presenta un sensor cerámico, sin aceite y capacitivo y es capaz de medir la presión relativa desde 400 mbar hasta 40 bar. El PMC11 está diseñado para las aplicaciones estándar de la industria de proceso y soportar las condiciones utilizando materiales de alta calidad tales como 316L y 99,9% Al2O3.

  • Cálculo de precios tras inicio de sesión y configuración

Selección rápida

Elija entre nuestras opciones recomendadas
    -- selected coding
    -- selected label
    <%label%>
    -- selected coding
    -- selected label
    <%feature%>
  • Process Connection
      <%label%>
      <%label%>

  • <%message%>

PMC11
Mostrar detalles Ocultar detalles
Mostrar detalles
Volver a la Selección rápida
  • <%feature%>
    <%coding%>
    <%label%>
pc
  • Complementos opcionales
Utilice el configurador individual para continuar.
o

Configuración individual

Continúe seleccionando entre todas las opciones posibles

Componentes adicionales

  • Ventajas

    • Instalación y configuración fáciles y rápidas en la planta gracias a la construcción muy compacta y a unos rangos de medición personalizables

    • Una precisión de referencia del 0,5 % junto con su alta estabilidad a largo plazo y repetibilidad garantiza una...

  • Ámbito de aplicación

    Transductor de presión con sensor cerámico sin aceite para medir la presión relativa de gases o líquidos.

    • Conexiones a proceso: roscas

    • Temperatura de proceso: -25 a +85 °C (-13 a +185 °F)

    • Presión de proceso: 400 mbar a +40 bar (6 a 600 psi)

    • Precisión: ±0,...

Características y especificaciones

Atrás

Details

  • Measuring principle

    Gauge pressure

  • Característica / Aplicación

    Cost effective pressure transducer, capacitive sensor with ceramics measuring diaphragm

  • Suministro / Comunicación

    Analogue output:

    10…30 VDC

    0...10 V output:

    12…30 VDC

  • Precisión

    0.5%

  • Estabilidad a largo plazo

    0.2 % of URL/year

  • Temperatura ambiente

    -40 °C…+70 °C

    (-40 °F…+158 °F)

  • Temperatura del proceso

    -25 °C…+85 °C

    (-13 °F…+185 °F)

  • Presión de proceso absoluta / límite de sobrepresión máx.

    max. 60 bar (900 psi)

  • Rango de medición del proceso

    +400 mbar…+40 bar

    (+6 psi...+600 psi)

  • Conexión a proceso

    Threads:

    G1/4, G1/2,

    MNPT 1/4, MNPT 1/2,

    DIN13

  • Comunicación

    4...20 mA

    0...10 V

  • Aprobaciones de diseño

    EN10204-3.1 Final inspection report

    Cleaned from oil and grease

  • Measuring principle

    Presión del medidor

  • Característica

    Transductor de presión rentable, sensor de cerámica capacitivo

  • Suministro de voltaje

    10…30V DC/ 4...20mA

    12…30V DC/ 0...10V

  • Precisión de Referencia

    0,5%

  • Estabilidad a largo plazo

    0,2% de URL/año

  • Temperatura del proceso

    –25…+85 °C
    (–13…+185 °F)

  • Temperatura ambiente

    –40…+85 °C
    (–40…+185 °F)

  • Celda de medición

    400mbar…+40 bar
    (6...+600psi)

  • Límite máx. de sobrepresión

    máx. 0…+60 bar (0...+900psi)

  • Conexión a proceso

    Roscas:

    G1/4, G1/2,

    MNPT 1/4, MNPT 1/2,

    M24,

    DIN13

  • Comunicación

    4...20mA

    0...10V

  • Aprobación de diseños

    Reporte de inspección final

Documentos / Manuales / Software

  • Cerabar PMC11, PMC21, PMP11, PMP21 Technical Information

    Pressure transducer with ceramic and metal sensors

    Technical Information (TI)
  • Cerabar PMC11, PMC21, PMP11, PMP21, PMP23 Operating Instructions

    Pressure transducer for safe measurement and monitoring of absolute and
    gauge pressure

    Manual de instrucciones (BA)
  • Cerabar PMC11, PMC21, PMP11, PMP21, PMP23 Manual de instrucciones abreviado

    Transductor de presión con sensores cerámicos y metálicos

    Short Instruction (KA)
    05/18
    Inglés
  • Valve plug

    Valve plug

    Special Documentation (SD)
  • M12 socket

    Accessories for Liquipoint, Liquitrend, Liquiphant, Ceraphant, Cerabar,
    Deltabar, Gammapilot

    Special Documentation (SD)
  • Mechanical accessories for pressure measuring devices Pressure measurement Special Documentation

    Mechanical accessories for pressure measuring devices

    Special Documentation (SD)
  • Komplettpaket Druckmesstechnik

    Ein Ansprechpartner - spart Zeit und reduziert Kosten

    Competence Brochure (CP)
    05/15
    Alemán
  • Cerabar S, PMC11

    Druckmessumformer mit abrasionsfestem Keramiksensor zur
    Relativdruckmessung in
    Gasen oder Flüssigkeiten

    Tender Text
    12/18
    Alemán
  • Cerabar, Ceraphant

    Código de producto: PMC11-, PMC21-, PMP11-, PMP21-, PMP23-, PTC31B-, PTP31B-, PTP33B-
    Número Declaración: HE_00360_01.16
    Especificaciones del fabricante: RoHS

    Manufacturer Declaration
    Alemán , Inglés
  • Cerabar, Cerabar M, Cerabar S, Levelflex, Micropilot, Micropilot S

    Código de producto: FMR56-, FMR57-, FMR60-, FMR62-, FMR67-, PMC11-, PMC21-, PMC71B-, PMP11-, PMP21-, PMP23-, PMP51-, PMP51B-, PMP55-, PMP71-, PMP71B-, PMP72-, PMP75-, FMR540-, FMR54-, FMR533-, FMR532-, FMR531-, FMR530-, FMR53-, FMR52-, FMR51-, FMR50-, FMP57-, FMP56-, FMP55-, FMP54-, FMP53-, FMP52-, FMP51-, FMP50-
    Número Declaración: HE_01158_01.19

    Manufacturer Declaration
    Inglés
  • Cerabar

    Código de producto: PMC11-
    Número Declaración: HE_00560_01.17
    Especificaciones del fabricante: RoHS

    Manufacturer Declaration
    Chino
  • Cerabar

    Código de producto: PMC11-, PMC21-
    Número Declaración: FDA_00203_02.18

    FDA Declaration
    Alemán , Inglés
  • Cerabar

    Código de producto: PMC11-, PMC21-, PMP11-, PMP21-, PMP23-
    Número Declaración: EC_00402_02.16

    EU Declaration
    Alemán , Inglés , fr
  • Cerabar

    Código de producto: PMC11-, PMC21-, PMP11-, PMP21-, PMP23-
    Número Declaración: EC_00402_03.16

    EU Declaration
    Alemán , Inglés , fr
  • Waterpilot, Deltapilot S, Deltapilot M, Deltapilot, Deltabar S, Deltabar M, Deltabar, Ceraphant T, Ceraphant, Cerabar T, Cerabar S, Cerabar M, Cerabar

    Código de producto: PTP33B-, PTP31B-, PTC31B-, PTC31-, PMP75-, PMP71-, PMP55-, PMP51-, PMP23-, PMP21-, PMP11-, PMD75-, PMD55-, PMC71-, PMC51-, PMC21-, PMC131-, PMC11-, FMX21-, FMX167-, FMD78-, FMD77-, FMB70-, FMB53-, FMB52-, FMB51-, FMB50-
    Región: Russia (TR CU), Russia (Declaration of Conformity)
    Entidad certificadora: EAC
    Número de certificado: RU D-DE.MO10.B.05287

    Miscellaneous
    Ruso
  • Cerabar, Ceraphant

    Código de producto: PMC11-, PMC21-, PMP11-, PMP21-, PMP23-, PTC31B-, PTP31B-, PTP33B-
    Región: Canada (CRN)
    Entidad certificadora: CRN

    Pressure Equipment
    Inglés
  • Cerabar, Cerabar M, Cerabar S, Cerabar T

    Código de producto: PMP75-, PMP71-, PMP55-, PMP51-, PMP23-, PMP21-, PMP135-, PMP131-, PMP11-, PMC71-, PMC51-, PMC21-, PMC131-, PMC11-
    Región: Belarus
    Entidad certificadora: BEL
    Número de certificado: 9771

    Metrology
    Ruso
  • Cerabar

    Código de producto: PMC11-, PMC21-, PMP11-, PMP21-, PMP23-
    Región: Russia
    Entidad certificadora: Rosstandart
    Número de certificado: DE.C.30.004.A NO 67871/1

    Metrology
    Ruso
  • Cerabar, Ceraphant, Ceraphant T

    Código de producto: PMC11-, PMP11-, PTC31-, PTC31B-, PTP31-, PTP31B-
    Región: Malaysia
    Entidad certificadora: SPAN
    Número de certificado: SPAN/BPI/2699-2019

    Metrology

Accesorios / Piezas de repuesto

Nr
Order code
Specification
    • Order code 71280307

      Valve Plug ISO4400 M16, 4-pole

      Consists of: plug connector, screw, seal, valve plug ring, adapter ring. Usage: FTL31/FTL33, FTW33, PMC11, PMC21, PMP11, PMP21/PMP23.

    • Order code 71280349

      Valve plug ISO4400 NPTF1/2, 4-pole

      Consists of: plug connector, screw, seal, valve plug ring, adapter ring. Usage: FTL31/FTL33, FTW33, PMC11, PMC21, PMP11, PMP21/PMP23.

    • Order code 52006263

      Socket for plug 4p-125V, 4A-M12

      M12 socket for plug. Self confectionery connection. Usage: plug M12.

    • Order code 52010285

      Cable 4x0.34, box M12,Cu Sn/Ni,90o,L=5m

      M12 plug connector. 5m cable PVC, Cu Sn/Ni lock. Usage: FMB50/FMB51/FMB52/FMB53, FTL31/FTL33, FTW23, FTW33, PMC11, PMC21, PMC51, PMP11, PMP21/PMP23, PMP51/PMP55, PTC31B, PTP31B/PTP33B.
