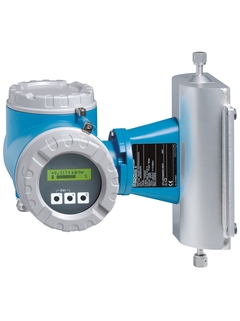

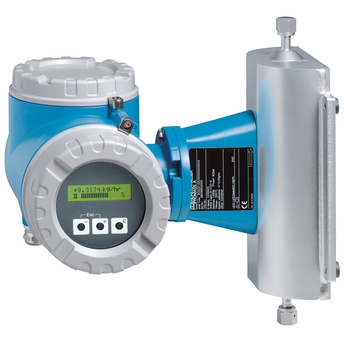

Proline Promass 80A
Caudalímetro por efecto Coriolis

Caudalímetro por efecto Coriolis - Proline Promass 80A ©Endress+Hauser

El caudalímetro de tubo único para las cantidades más pequeñas de caudal con un transmisor compacto o remoto

El equipo Promass A es conocido por su medición muy precisa de pequeñas cantidades de líquidos y gases para alta presión y baja presión. Combinado con el bien probado transmisor Promass 80 provisto de pulsadores mecánicos, Promass 80A efectúa mediciones precisas de las cantidades más pequeñas de líquidos y gases para un control continuo del proceso.

  • Ventajas

    • Máxima seguridad de proceso – diseño autodrenable del tubo de medición

    • Menor cantidad de puntos de medición – medición multivariable (caudal, densidad, temperatura)

    • Ahorro de espacio – Sin necesidad de tramos rectos de entrada/salida

    • Económico – Diseñado...

  • Ámbito de aplicación

    • El principio de medición funciona independientemente de las propiedades físicas del fluido tales como la viscosidad o la densidad

    • Medición precisa de las cantidades más pequeñas de líquidos y gases para un control continuo del proceso.

    Propiedades del equipo

    • Diámetro nominal:...

Características y especificaciones

Atrás

Details

  • Measuring principle

    Coriolis

  • Encabezado del producto

    El medidor de flujo de un solo tubo para las cantidades más pequeñas con un transmisor compacto o remoto. Midiendo de forma precisa las cantidades más pequeñas de líquidos y gases para un control de proceso continuo

  • Características del sensor

    La seguridad más alta de proceso – diseño de tubo de medición autodrenable. Menos puntos de medición de proceso – medición multivariable (flujo, densidad, temperatura). Instalación ahorradora de espacio sin necesidad de entradas/salidas. Diámetro nominal: DN 1 a 4 (¹⁄₂₄ to ¹⁄₈"). Presión de proceso hasta 400 bar (5800 psi).

  • Características del transmisor

    Rentable – diseño dedicado para aplicaciones estándar. Operación segura – pantalla proporciona fácil lectura de la información de proceso. Cumple completamente con la industria – IEC/EN/NAMUR. Pantalla retro iluminada de 2 hilos con botones. Dispositivo en versión compacta o remota.

  • Rango de diámetro nominal

    DN 1 a 4 (¹⁄₂₄ a ¹⁄₈")

  • Materiales húmedos

    Tubo de medición: 1.4539 (904L); Aleación C22, 2.4602 (UNS N06022)
    Conexión: 1.4539 (904L); Aleación C22, 2.4602 (UNS N06022); 1.4404 (316/316L)

  • Variables medidas

    Flujo másico, densidad, temperatura, flujo volumétrico, flujo volumétrico corregido, densidad de referencia

  • Máx. error medido

    Flujo másico (líquido): ±0.15 %
    Flujo volumétrico (líquido): ±0.15 %
    Flujo másico (gas): ±0.5 %
    Densidad (líquida): ±0.0005 g/cm³

  • Rango de medición

    a 450 kg/h (0 a 16.5 lb/min)

  • Máx. presión de proceso

    PN 40, Clase 300, 20K, 400 bar (5800 psi)

  • Rango de temperatura del medio

    –50 a +200 °C (–58 a +392 °F)

  • Rango de temperatura ambiente

    Estándar: -20 a +60°C (-4 a +140°F)
    Opción: –40 a +60 °C (–40 a +140 °F)

  • Material de carcaza del sensor

    1.4301 (304), resistente a la corrosión

  • Material de la cubierta del transmisor

    Aluminio fundido con pintura electrostática
    1.4301 (304), hoja
    CF3M (316L), fundido

  • Grado de protección

    IP67, caja tipo 4X. Transmisor remoto: IP67, caja tipo 4X

  • Pantalla/Operación

    Pantalla de 2 líneas retro iluminada con botones
    Posible configuración vía pantalla local y herramientas de operación

  • Salidas

    3 salidas:
    0‐20 mA (activo)/4‐20 mA (activo/pasivo)
    Salida de pulse/frecuencia/interruptor (pasiva)

  • Entradas

    Entrada de estatus

  • Comunicación digital

    HART
    PROFIBUS PA

  • Suministro de energía

    DC 16 a 62 V
    AC 85 a 260 V (45 a 65 Hz)
    AC 20 a 55 V (45 a 65 Hz)

  • Aprobaciones para áreas peligrosas

    ATEX, IECEx, FM, CSA, NEPSI, TIIS

  • Otras aprobaciones y certificados

    3.1 material, calibración realizada en instalaciones de calibración acreditadas (de acuerdo a ISO/IEC 17025), NAMUR, SIL
    CRN
    3A, EHEDG

  • Seguridad del producto

    CE, C-tick, EAC marking

  • Seguridad Funcional

    Functional safety according to IEC 61508, applicable in safety-relevant applications in accordance with IEC 61511

  • Aprobaciones y certificados metrológicos

    Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025), NAMUR

  • Certificados y aprobaciones de presión

    CRN

  • Certificados del material

    3.1 material

  • Aprobaciones higiénicas y certificados

    3-A

  • Measuring principle

    Coriolis

  • Característica / Aplicación

    El sistema de tubo sencillo para la mayor exactitud de medición con mínimos flujo.

  • Temperatura ambiente

    -20...65°C
    (-4...140°F)

  • Temperatura del proceso

    -50...+200°C
    (-58...+392°F)

  • Presión de proceso absoluta

    PN 16...400
    Cl 150...600
    JIS 10...63K

  • Partes húmedas

    904L/1.4539

    Aleación C-22/2.4602

  • Certificados / Aprobaciones

    ATEX
    FM
    CSA

  • Measuring principle

    Coriolis

  • Encabezado del producto

    El medidor de flujo de un solo tubo para las cantidades más pequeñas con un transmisor compacto o remoto. Midiendo de forma precisa las cantidades más pequeñas de líquidos y gases para un control de proceso continuo

  • Características del sensor

    La seguridad más alta de proceso – diseño de tubo de medición autodrenable. Menos puntos de medición de proceso – medición multivariable (flujo, densidad, temperatura). Instalación ahorradora de espacio sin necesidad de entradas/salidas. Diámetro nominal: DN 1 a 4 (¹⁄₂₄ to ¹⁄₈"). Presión de proceso hasta 400 bar (5800 psi).

  • Características del transmisor

    Rentable – diseño dedicado para aplicaciones estándar. Operación segura – pantalla proporciona fácil lectura de la información de proceso. Cumple completamente con la industria – IEC/EN/NAMUR. Pantalla retro iluminada de 2 hilos con botones. Dispositivo en versión compacta o remota.

  • Rango de diámetro nominal

    DN 1 a 4 (¹⁄₂₄ a ¹⁄₈")

  • Materiales húmedos

    Tubo de medición: 1.4539 (904L); Aleación C22, 2.4602 (UNS N06022)
    Conexión: 1.4539 (904L); Aleación C22, 2.4602 (UNS N06022); 1.4404 (316/316L)

  • Variables medidas

    Flujo másico, densidad, temperatura, flujo volumétrico, flujo volumétrico corregido, densidad de referencia

  • Máx. error medido

    Flujo másico (líquido): ±0.15 %
    Flujo volumétrico (líquido): ±0.15 %
    Flujo másico (gas): ±0.5 %
    Densidad (líquida): ±0.0005 g/cm³

  • Rango de medición

    a 450 kg/h (0 a 16.5 lb/min)

  • Máx. presión de proceso

    PN 40, Clase 300, 20K, 400 bar (5800 psi)

  • Rango de temperatura del medio

    –50 a +200 °C (–58 a +392 °F)

  • Rango de temperatura ambiente

    Estándar: -20 a +60°C (-4 a +140°F)
    Opción: –40 a +60 °C (–40 a +140 °F)

  • Material de carcaza del sensor

    1.4301 (304), resistente a la corrosión

  • Material de la cubierta del transmisor

    Aluminio fundido con pintura electrostática
    1.4301 (304), hoja
    CF3M (316L), fundido

  • Grado de protección

    IP67, caja tipo 4X. Transmisor remoto: IP67, caja tipo 4X

  • Pantalla/Operación

    Pantalla de 2 líneas retro iluminada con botones
    Posible configuración vía pantalla local y herramientas de operación

  • Salidas

    3 salidas:
    0‐20 mA (activo)/4‐20 mA (activo/pasivo)
    Salida de pulse/frecuencia/interruptor (pasiva)

  • Entradas

    Entrada de estatus

  • Comunicación digital

    HART
    PROFIBUS PA

  • Suministro de energía

    DC 16 a 62 V
    AC 85 a 260 V (45 a 65 Hz)
    AC 20 a 55 V (45 a 65 Hz)

  • Aprobaciones para áreas peligrosas

    ATEX, IECEx, FM, CSA, NEPSI, TIIS

  • Otras aprobaciones y certificados

    3.1 material, calibración realizada en instalaciones de calibración acreditadas (de acuerdo a ISO/IEC 17025), NAMUR, SIL
    CRN
    3A, EHEDG

  • Seguridad del producto

    CE, C-tick, EAC marking

  • Seguridad Funcional

    Functional safety according to IEC 61508, applicable in safety-relevant applications in accordance with IEC 61511

  • Aprobaciones y certificados metrológicos

    Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025), NAMUR

  • Certificados y aprobaciones de presión

    CRN

  • Certificados del material

    3.1 material

  • Aprobaciones higiénicas y certificados

    3-A

  • Measuring principle

    Coriolis

  • Encabezado del producto

    The single‐tube flowmeter for smallest flow quantities with a compact or remote transmitter. Measuring accurately smallest quantities of liquids and gases for continuous process control.

  • Características del sensor

    Highest process safety – self‐drainable measuring tube design. Fewer process measuring points – multivariable measurement (flow, density, temperature). Space‐saving installation – no in/outlet run needs. Nominal diameter: DN 1 to 4 (¹⁄₂₄ to ¹⁄₈"). Process pressure up to 400 bar (5800 psi).

  • Características del transmisor

    Cost‐effective – dedicated design for standard applications. Safe operation – display provides easy readable process information. Fully industry compliant – IEC/EN/NAMUR. 2‐line backlit display with push buttons. Device in compact or remote version.

  • Rango de diámetro nominal

    DN 1 to 4 (¹⁄₂₄ to ¹⁄₈")

  • Materiales húmedos

    Measuring tube: 1.4539 (904L); Alloy C22, 2.4602 (UNS N06022)
    Connection: 1.4539 (904L); Alloy C22, 2.4602 (UNS N06022); 1.4404 (316/316L)

  • Variables medidas

    Mass flow, density, temperature, volume flow, corrected volume flow, reference density

  • Máx. error medido

    Mass flow (liquid): ±0.15 %
    Volume flow (liquid): ±0.15 %
    Mass flow (gas): ±0.5 %
    Density (liquid): ±0.0005 g/cm³

  • Rango de medición

    to 450 kg/h (0 to 16.5 lb/min)

  • Máx. presión de proceso

    PN 40, Class 300, 20K, 400 bar (5800 psi)

  • Rango de temperatura del medio

    –50 to +200 °C (–58 to +392 °F)

  • Rango de temperatura ambiente

    Standard: –20 to +60 °C (–4 to +140 °F)
    Option: –40 to +60 °C (–40 to +140 °F)

  • Material de carcaza del sensor

    1.4301 (304), corrosion resistant

  • Material de la cubierta del transmisor

    Powder‐coated die‐cast aluminium
    1.4301 (304), sheet
    CF3M (316L), cast

  • Grado de protección

    IP67, type 4X enclosure. Remote transmitter: IP67, type 4X enclosure

  • Pantalla/Operación

    2‐line backlit display with push buttons
    Configuration via local display and operating tools possible

  • Salidas

    3 outputs:
    0‐20 mA (active)/4‐20 mA (active/passive)
    Pulse/frequency/switch output (passive)

  • Entradas

    Status input

  • Comunicación digital

    HART
    PROFIBUS PA

  • Suministro de energía

    DC 16 to 62 V
    AC 85 to 260 V (45 to 65 Hz)
    AC 20 to 55 V (45 to 65 Hz)

  • Aprobaciones para áreas peligrosas

    ATEX, IECEx, FM, CSA, NEPSI, TIIS

  • Seguridad del producto

    CE, C-tick, EAC marking

  • Seguridad Funcional

    Functional safety according to IEC 61508, applicable in safety-relevant applications in accordance with IEC 61511

  • Aprobaciones y certificados metrológicos

    Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025), NAMUR

  • Certificados y aprobaciones de presión

    CRN

  • Certificados del material

    3.1 material

  • Aprobaciones higiénicas y certificados

    3-A
