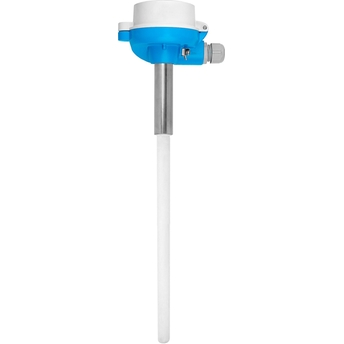

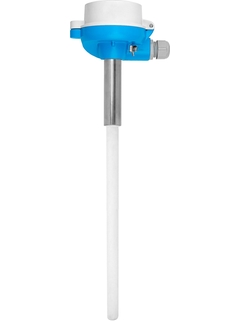

Omnigrad S TAF12S
Termómetro TC para aplicaciones a alta temperatura

©Endress+Hauser

Apto para hornos para el cocido de cerámica, mampostería, producción de porcelana e industrias del vidrio

Los puntos de medición con temperaturas de proceso muy altas requieren estos sensores de temperatura especiales con termopozos cerámicos y termopares fabricados de metales especiales, como el platino y el rodio. El termopozo, fabricado con materiales especiales, protege el proceso de daños mecánicos y químicos y prolonga la vida útil de los sensores que se utilizan. Ello conlleva: un ahorro en costes de mantenimiento del punto de medición, mejoras en la calidad de los productos y un incremento en la seguridad de la planta.

  • Ventajas

    • Tiempo de vida útil prolongado gracias al uso de materiales innovadores para el termopozo con mayor resistencia a desgastes y abrasión química

    • Medición estable a largo plazo gracias a la protección del sensor con materiales no porosos

    • Flexibilidad para la...

  • Ámbito de aplicación

    • Los termómetros TAF12S con tubo simple de protección cerámico están diseñados específicamente para aplicaciones como hornos para cocer cerámica, mampostería, producción de cerámica y la industria del vidrio. Contiene un inserto TC simple o doble en...

Características y especificaciones

Atrás

Details

  • Measuring principle

    Termopar

  • Característica / Aplicación

    estilo métrico

    ensamble de temperatura modular

    alta temperatura (horno)

    conexión a proceso de la brida

    incl. termo pozo de cerámica único

  • Cabezal de terminal

    TA20A - aluminio -cubierta con tornillos

    TA20D - aluminio - cubierta alta con bisagras

  • termopozo / tubo de protección

    tubo de protección cerámico

  • Inserto / sonda

    capilar cerámico, rígido

  • Diámetro exterior del tubo de protección

    9,0 mm (0,35'')

  • Máx. longitud de inmersión bajo demanda

    hasta 2.500,00 mm (98,43'')

  • Protección de material tubo/termo pozo

    Cerámica (KER 530/KER 610/KER 710)

  • Conexión a proceso

    Brida ajustable

  • Forma de la Punta

    recto

  • Rango de temperatura de operación

    Tipo S:

    0 C ...1.600 C

    (32 F ...2.912 F)

    Tipo R:

    0 C ...1.600 C

    (32 F ...2.912 F)

    Tipo B:

    600 C ...1.700 C

    (1.112 F ...3.092 F)

  • Máx. presión de proceso (estática)

    a 20 °C: 1 bar (15 psi)

  • Precisión

    clase 2 de acuerdo a IEC 60584

  • Integración del transmisor de cabezal

    si (4 … 20 mA; HART; PROFIBUS PA; FUNDACIÓN FIELDBUS)

  • Certificación

    SIL (sólo transmisor)

Documentos / Manuales / Software

Accesorios / Piezas de repuesto

Nr
Order code
Specification
  • B
    • Nr B Order code TMT181-

      iTEMP TMT181, Head Transmitter PCP

      Temperature transmitter,PC-programmable. Application: RTD, TC, Ohm, mV. 2-wire 4-20mA, galvanic isolation. Fault reaction: NAMUR NE 43. Mounting: head form B, DIN EN50446. UL listed. GL (German Llyod) Marine.

    • Nr B Order code TMT182-

      iTEMP TMT182, Head Transmitter HART

      Temperature transmitter, Protocol HART. Application: RTD, TC, Ohm, mV. 2-wire 4-20mA, SIL2, galvanicisolation. Fault reaction: NAMUR NE 43. Mounting: head form B, DIN EN50446. UL listed. GL (German Llyod) Marine.

    • Nr B Order code TMT82-

      iTEMP TMT82, Transmitter HART

      2-wire temperature transmitter. Dual universal sensor input. Galvanic isolation 2kV (input/output). Application: RTD, TC, Ohm and mV. ::Highly reliable due to drift detection and sensor back up. ::Optional also for safety critical applications by means of SIL 2/3 acc. to IEC61508.

    • Nr B Order code TMT84-

      iTEMP TMT84, Transmitter PA

      Dual sensor input. Advanced diagnostics:sensor monitoring. PROFIBUS PA Profile 3.02. Galvanic isolation 2kV. Application: RTD, TC, Ohm, mV. Current consumption: 11 mA. Mounting: head form B, DIN EN50446. Factory setup: CH1: Pt100, 3-wire, oC. CH2: inactive. Differing configuration optional selectable.

    • Nr B Order code TMT85-

      iTEMP TMT85, Transmitter FF

      Dual sensor input. Advanced diagnostics: sensor monitoring. FOUNDATION Fieldbus protocol Galvanic isolation 2 kV. Application: RTC, TC, Ohm, mV. Current consumption: 11 mA. Mounting: head form B, DIN EN50446. Factory setup: CH1: Pt100, 3-wire, oC. CH2: inactive. Differing configuration optional selectable.

    • Order code FXA195-

      Commubox FXA195

      Modem to connect HART field devices to a computer via USB. Commissioning of field devices with software tool. :: To connect to a intrinsically safe signal circuit. :: SIL2, IEC61508.

    • Order code TXU10-

      Configuration kit TXU10-

      for PC-programmable devices. set-up programme+interface cable for PC with USB-Port.

    • Order code READWIN-

      Readwin 2000 Operation + Read. software
