Resumen de especificaciones
-
Temperatura del proceso
Non-contact installation: any
Within installation:
-20°C ... +60°C (-4°F ...+140°F)
With high temperature adapter:
up to +450°C (+842°F) -
Presión de proceso absoluta / límite de sobrepresión máx.
Non-contact installation: any
Within installation:
0.5 bar ... 6.8 bar (7.2 psi ... 99 psi) abs.
With high pressure adapter:
up to +21 bar (+305 psi) abs. -
Densidad min. del medio
Solid weight: > 10 g/l
Ámbito de aplicación

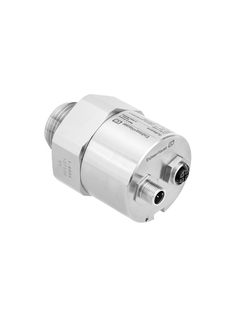

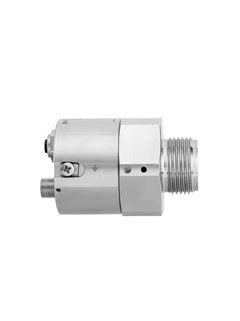

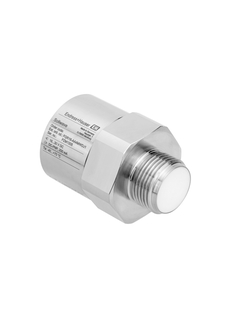

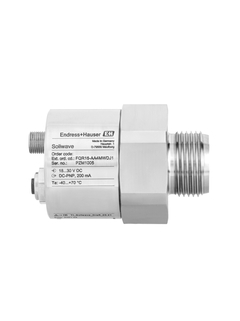

El Soliwave FQR16 es un transceptor ultracompacto para la detección de nivel sin contacto de sólidos a granel y líquidos, así como para el recuento de piezas y la detección de objetos. El Soliwave FQR16 se utiliza en combinación con el FDR16. La barrera de microondas funciona con un método de detección sin contacto y, gracias a su diseño ultracompacto, también se puede utilizar en aplicaciones con condiciones de instalación de difícil acceso o con poco espacio. Permite medir materiales de containers no metálicos desde el exterior.

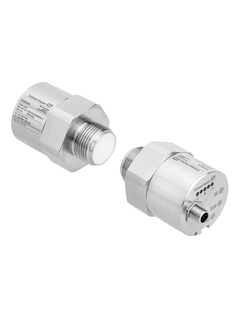

Las barreras de microondas Soliwave FDR16 y FQR16 detectan los niveles puntuales mínimo y máximo de líquidos y sólidos a granel desde pulverulentos hasta grumosos para, por ejemplo, proteger la instalación frente al desbordamiento y la marcha en seco. El equipo es adecuado también para el recuento de piezas y la detección de objetos. El equipo se puede utilizar en una gran variedad de industrias como industrias primarias, energética y de alimentos.
Ventajas
Principio de medición sin contacto: detección casi independiente de las características del proceso
Alta seguridad: autodiagnóstico permanente y autocomprobación completa
Primera barrera de microondas con grado de protección IP69
Cumple con los requisitos de la norma UE 1935/2004
Puesta en marcha muy simple y económica
Detección segura: el método de medición sin contacto garantiza un funcionamiento continuo sin desgaste ni mantenimiento
Diseño robusto: cabezal del sensor en acero inoxidable
