Resumen de especificaciones
-
Máx. presión de proceso (estática)
50 bar (725 psi)
-
Máxima longitud de inmersión estándar
4.000 mm (157,48")
-
Máx. longitud de inmersión bajo demanda
10.000 mm (393,7")
Ámbito de aplicación
Dicho tubo de protección está provisto de un racor de compresión integrado, apto para distintas aplicaciones industriales, incluso para las aplicaciones sanitarias. Por defecto, se dispone en tuberías y depósitos o recipientes, en los que el acoplamiento al proceso pueda hacerse por roscado o soldadura. Debido a su diseño constructivo, se puede utilizar con distintos tipos de sondas de temperatura, como sondas compactas de temperatura, así como con portasondas sin tubo de protección o sondas de cable, generalmente para un diámetro de inserción de 6 mm.

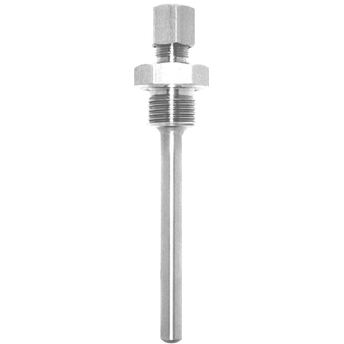

El tubo de protección TW251 está provisto de un racor de compresión integrado, apto para distintas aplicaciones industriales, entre ellas incluso las aplicaciones sanitarias.
Ventajas
El racor de compresión permite la sustitución de las sondas defectuosas sin que sea necesario interrumpir el proceso en marcha

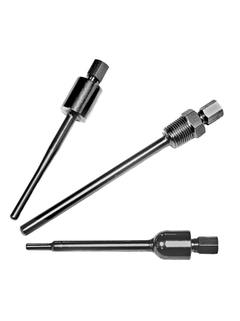

En la estructura del pedido, es posible seleccionar de modo estándar distintas conexiones a proceso: roscadas (G ½", G ¼", NPT ½", ...); soldadas (forma cilíndrica, esférica)
Están disponibles casquillos para el racor de compresión realizados en PTFE o SS 316
El certificado de materiales 3.1.B (según la norma EN 10204) puede seleccionarse directamente en la estructura del pedido del producto
