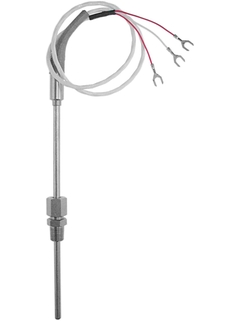

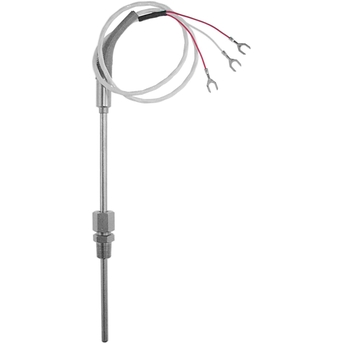

TH12
Sensor RTD de estilo EE.UU., sonda de cable

©Endress+Hauser

Sensor RTD económico diseñado para utilizarse en procesos industriales y automatización de procesos

La sonda de cable del Pt100 es fácil de instalar y proporciona un gran nivel de seguridad ya que proporciona una medición de temperatura fiable y exacta en los procesos comunes. Si no hay ningún sensor de vaina adicional, el casquillo de la sonda entra directamente en contacto con el producto del proceso. Ello permite que la sonda de cable detecte cambios rápidos de temperatura con exactitud.

  • Simple products

  • Easy to select, install and operate

Excelencia técnica

Simplicidad

  • Productos estándar

  • Seguros, resistentes y con poco mantenimiento

Excelencia técnica

Simplicidad

  • Productos de alta gama

  • Altamente funcionales y prácticos

Excelencia técnica

Simplicidad

  • Productos especializados

  • Diseñados para aplicaciones exigentes

Excelencia técnica

Simplicidad

Variable

Gamas FLEX Excelencia técnica Simplicidad
  • F
  • L
  • E
  • X

Gama Fundamental

Satisfaga sus necesidades básicas de medición

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Lean

Maneje los principales procesos fácilmente

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Extended

Optimice sus procesos con tecnologías innovadoras

Excelencia técnica
Simplicidad
  • F
  • L
  • E
  • X

Gama Xpert

Domine las aplicaciones más exigentes

Excelencia técnica
Simplicidad

Variable

  • Resumen de especificaciones

    • Precisión

      clase A de acuerdo a IEC 60751
      clase B de acuerdo a IEC 60751

    • Tiempo de respuesta

      63% rt = 2,0 s

    • Máx. presión de proceso (estática)

      a 20 °C: 40 bar (580 psi)

    • Rango de temperatura de operación

      PT 100:
      -200 °C ... 600 °C
      (-328 °F ... 1.112 °F)

    • Máx. longitud de inmersión bajo demanda

      hasta 4.877 mm (192,00'')

Selección rápida

Elija entre nuestras opciones recomendadas
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

o

Configuración individual

Continúe seleccionando entre todas las opciones posibles
  • Ventajas

    • Alta flexibilidad gracias a una longitud de inmersión adaptada a cliente

    • Tiempo de respuesta rápido con boquilla reducida / con sección decreciente

    • Estructura simplificada: precio competitivo, gran valor añadido. Simplicidad en los pedidos y rectificaciones.

    • Aislamiento galvánico mejorado en la mayoría de equipos (2 kV)

  • Ámbito de aplicación

    Los sensores de temperatura TH12 son termorresistencias (RTD) diseñadas para utilizarse en tipos de entornos tales como los procesos industriales o la automatización de procesos de fábrica. Están constituidos por una sonda de medición con un RTD, un...

Características y especificaciones

Atrás

Details

  • Measuring principle

    Detector de Temperatura de Resistencia

  • Característica / Aplicación

    estilo EE.UU.

    sonda de cable

    conexión al proceso vía conector de compresión

    sin cuello

  • termopozo / tubo de protección

    sin (no fue diseñada para usarse con el termopozo)

  • Inserto / sonda

    aislamiento mineral (MI), flexible

    aislamiento de PTFE, rígido

  • Diámetro exterior del tubo de protección

    1/8'' (3.18 mm)

    3/16'' (4.76 mm)

    1/4'' (6.35 mm)

    3/8'' (9.53 mm)

  • Máx. longitud de inmersión bajo demanda

    hasta 4.877 mm (192,00'')

  • Protección de material tubo/termo pozo

    1.4401 (316)

  • Recubrimiento opcional

    Not applicable

  • Conexión a proceso

    Adaptador de compresión:

    NPT1/8"

    NPT1/4"

  • Forma de la Punta

    recto

    reducido

  • Aspereza de la superficie Ra

    1,6 μm (63,0 μin.)

  • Rango de temperatura de operación

    PT 100:

    -200 °C ... 600 °C

    (-328 °F ... 1.112 °F)

  • Máx. presión de proceso (estática)

    a 20 °C: 40 bar (580 psi)

  • Precisión

    clase A de acuerdo a IEC 60751

    clase B de acuerdo a IEC 60751

  • Tiempo de respuesta

    63% rt = 2,0 s

  • Integración del transmisor de cabezal

    si (4 … 20 mA; HART; PROFIBUS PA; FUNDACIÓN FIELDBUS)
