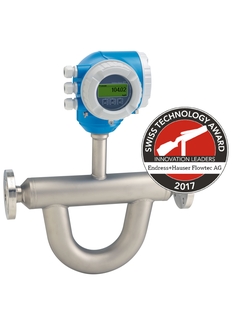

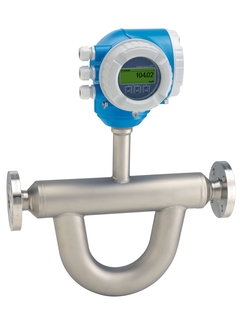

Caudalímetro Coriolis Proline Promass Q 300

Coriolis

Equipo especializado innovador para aplicaciones exigentes con un transmisor compacto y fácilmente accesible.
Rendimiento máximo en la medición para operaciones de custody transfer y densidad y en condiciones de proceso exigentes.

Rendimiento optimizado para líquidos con intrusión de gas: MFT (tecnología multifrecuencia). Menor cantidad de puntos de medición – Medición multivariable (caudal, densidad, temperatura). Instalación de tamaño reducido: no se necesitan tramos rectos de entrada/salida.
Caudal másico: error de medición ±0,05 % (PremiumCal). Densidad: error de medición ±0,2 kg/m³. Alta rangeabilidad gracias a la baja pérdida de carga/punto cero.

Acceso completo a la información de proceso y de diagnóstico – numerosos buses de campo y E/S libremente combinables. Complejidad y variedad reducidas; funcionalidad E/S configurable según la necesidad. Verificación integrada: Heartbeat Technology.
Compact dual-compartment housing with up to 3 I/Os. Indicador retroiluminado con control óptico y acceso WLAN. Indicador remoto disponible.

DN 25 a 100 (1 a 4")

Tubo de medición: 1.4404 (316/316L); acero inoxidable para aplicaciones criogénicas
Conexión: 1.4404 (316/316L)

Caudal másico, densidad, temperatura, caudal volumétrico, caudal volumétrico normalizado, densidad de referencia, concentración

Caudal másico (líquido): ±0,10 % (estándar), 0,05 % (opción)
Caudal volumétrico (líquido): ±0,10 %
Caudal másico (gas): ±0,35 %
Densidad (líquido): ±0,2 % kg/m³

0 a 2 400 000 kg/h (0 a 88183 lb/min)

PN 100, Clase 600, 63K

Estándar: –50 a +205°C (–58 a +401 °F)
Opción: –196 a +150 °C (–321 a +302 °F)

Estándar: –40 a +60 °C (–40 a +140 °F)
Opción: –50 a +60 °C (–58 a +140 °F)

1.4404 (316L), máxima resistencia a la corrosión

Recubierto de AlSi10Mg; 1.4409 (CF3M) similar a 316L; acero inoxidable para un diseño de transmisor higiénico

IP 66/67, carcasa tipo 4X
IP 69

Indicador retroiluminado de 4 líneas con control óptico (configuración desde el exterior)
Es posible llevar a cabo la configuración mediante indicador local y software de configuración
Indicador remoto disponible

3 salidas:
4-20 mA HART (activa/pasiva)
4-20 mA WirelessHART
4-20 mA (activa/pasiva)
Salida de pulso/frecuencia/interruptor (activa/pasiva)
Salida de doble pulso (activa/pasiva)
Salida de relevador

Entrada de estado
Entrada de 4-20 mA

HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA

24 VCC
100 a 230 VCA
100 a 230 VCA / 24 VCC (zonas sin peligro de explosión)

ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC, UK Ex

Marcas CE, C-Tick, EAC

Seguridad funcional según IEC 61508, disponible en las aplicaciones de seguridad correspondientes según IEC 61511

Calibración realizada en laboratorios de calibración acreditados (según ISO/IEC 17025)
Heartbeat Technology cumple los requisitos de trazabilidad de la medición conforme a ISO 9001:2015, sección 7.1.5.2 a (certificación TÜV SÜD)
MI-005 Líquidos que no sean agua (hidrocarburos, gases licuados, líquidos criogénicos)
OIML R117 (líquidos que no sean agua, gases licuados, líquidos criogénicos)
NTEP (líquidos que no sean agua, líquidos criogénicos)

Certificación LR, certificación DNV GL, certificación ABS, certificación BV, certificación CCS

PED, CRN, AD 2000

3.1 sobre materiales
NACE MR0175/MR0103, PMI, prueba de soldadura conforme a EN ISO, ASME, NORSOK

3-A, EHEDG, cGMP

Coriolis

Equipo especializado innovador para aplicaciones exigentes con un transmisor compacto y fácilmente accesible.
Rendimiento máximo en la medición para operaciones de custody transfer y densidad y en condiciones de proceso exigentes.

Rendimiento optimizado para líquidos con intrusión de gas: MFT (tecnología multifrecuencia). Menor cantidad de puntos de medición – Medición multivariable (caudal, densidad, temperatura). Instalación de tamaño reducido: no se necesitan tramos rectos de entrada/salida.
Caudal másico: error de medición ±0,05 % (PremiumCal). Densidad: error de medición ±0,2 kg/m³. Alta rangeabilidad gracias a la baja pérdida de carga/punto cero.

Acceso completo a la información de proceso y de diagnóstico – numerosos buses de campo y E/S libremente combinables. Complejidad y variedad reducidas; funcionalidad E/S configurable según la necesidad. Verificación integrada: Heartbeat Technology.
Compact dual-compartment housing with up to 3 I/Os. Indicador retroiluminado con control óptico y acceso WLAN. Indicador remoto disponible.

Certificación LR, certificación DNV GL, certificación ABS, certificación BV

Coriolis

Equipo especializado innovador para aplicaciones exigentes con un transmisor compacto y fácilmente accesible.
Rendimiento máximo en la medición para operaciones de custody transfer y densidad y en condiciones de proceso exigentes.

Rendimiento optimizado para líquidos con intrusión de gas: MFT (tecnología multifrecuencia). Menor cantidad de puntos de medición – Medición multivariable (caudal, densidad, temperatura). Instalación de tamaño reducido: no se necesitan tramos rectos de entrada/salida.
Caudal másico: error de medición ±0,05 % (PremiumCal). Densidad: error de medición ±0,2 kg/m³. Alta rangeabilidad gracias a la baja pérdida de carga/punto cero.

Acceso completo a la información de proceso y de diagnóstico – numerosos buses de campo y E/S libremente combinables. Complejidad y variedad reducidas; funcionalidad E/S configurable según la necesidad. Verificación integrada: Heartbeat Technology.
Compact dual-compartment housing with up to 3 I/Os. Indicador retroiluminado con control óptico y acceso WLAN. Indicador remoto disponible.

DN 25 a 100 (1 a 4")

Tubo de medición: 1.4404 (316/316L); acero inoxidable para aplicaciones criogénicas
Conexión: 1.4404 (316/316L)

Flujo másico, densidad, temperatura, flujo volumétrico, flujo volumétrico corregido, densidad de referencia, concentración

Flujo másico (líquido): ±0,10 % (estándar), 0,05 % (opción)
Flujo volumétrico (líquido): ±0,10 %
Flujo másico (gas): ±0,35 %
Densidad (líquido): ±0,2 kg/m³

0 a 550 000 kg/h (0 a 20 210 lb/min)

PN 100, clase 600, 63K

Estándar: –50 a +205 °C (–58 a +401 °F)
Opción: –196 a +150 °C (–321 a +302 °F)

Estándar: - 40 a +60 °C (–40 a +140 °F)
Opción: –50 a +60 °C (–58 a +140 °F)

1.4404 (316L), máxima resistencia contra la corrosión

AlSi10Mg, recubierto; 1.4409 (CF3M) similar a 316L; acero inoxidable para diseño higiénico del transmisor

IP66/67, envolvente tipo 4X
IP69

Indicador retroiluminado de 4 líneas con control táctil (manejo desde el exterior)
Posibilidad de configuración a través del indicador local y del software de configuración
Indicador remoto disponible

3 salidas:
4-20 mA HART (activa/pasiva)
4-20 mA WirelessHART
4-20 mA (activa/pasiva)
Salida de pulsos/frecuencia/conmutación (activa/pasiva)
Salida de pulsos doble (activa/pasiva)
Salida de relé

Entrada de estado
Entrada de 4-20 mA

HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA

CC 24 V
CA 100 a 230 V
CA 100 a 230 V/CC 24 V (área exenta de peligro)

ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC, UK Ex

Marca CE, C-tick, EAC
Seguridad funcional según IEC 61508, aplicable en aplicaciones relevantes para la seguridad de conformidad con IEC 61511
Calibración efectuada en laboratorios de calibración acreditados (según ISO/IEC 17025)
Heartbeat Technology que cumple los requisitos de trazabilidad de la medición según ISO 9001:2015, sección 7.1.5.2 a (autorización TÜV SÜD)
MI-005 líquidos distintos del agua (hidrocarburos, gases licuados, líquidos criogénicos)
OIML R117 (líquidos distintos del agua, gases licuados, líquidos criogénicos)
NTEP (líquidos distintos del agua, líquidos criogénicos)
MC (líquidos distintos del agua, líquidos criogénicos)
Homologación LR, homologación DNV GL, homologación ABS, homologación BV
PED, CRN, AD 2000
3.1 material
NACE MR0175/MR0103, PMI; ensayo de soldadura según EN ISO, ASME, NORSOK
3-A, EHEDG, cGMP

Coriolis

Equipo especializado innovador para aplicaciones exigentes con un transmisor compacto y fácilmente accesible.
Rendimiento máximo en la medición para operaciones de custody transfer y densidad y en condiciones de proceso exigentes.

Rendimiento optimizado para líquidos con intrusión de gas: MFT (tecnología multifrecuencia). Menor cantidad de puntos de medición – Medición multivariable (caudal, densidad, temperatura). Instalación de tamaño reducido: no se necesitan tramos rectos de entrada/salida.
Caudal másico: error de medición ±0,05 % (PremiumCal). Densidad: error de medición ±0,2 kg/m³. Alta rangeabilidad gracias a la baja pérdida de carga/punto cero.

Acceso completo a la información de proceso y de diagnóstico – numerosos buses de campo y E/S libremente combinables. Complejidad y variedad reducidas; funcionalidad E/S configurable según la necesidad. Verificación integrada: Heartbeat Technology.
Compact dual-compartment housing with up to 3 I/Os. Indicador retroiluminado con control óptico y acceso WLAN. Indicador remoto disponible.

DN 25 a 100 (1 a 4")

Tubo de medición: 1.4404 (316/316L); acero inoxidable para aplicaciones criogénicas
Conexión: 1.4404 (316/316L)

Caudal másico, densidad, temperatura, caudal volumétrico, caudal volumétrico normalizado, densidad de referencia, concentración

Flujo másico (líquido): ±0.1 % (estándar), 0.05 % (opción)
Flujo volumétrico (líquido): ±0.1 %
Flujo másico (gas): ±0.35 %
Densidad (líquido): ±0.2 kg/m³

0 a 2 400 000 kg/h (0 a 88183 lb/min)

PN 100, Clase 600, 63K

Estándar: –50 a +205 °C (–58 a +401 °F)
Opcional: –196 a +150 °C (–321 a +302 °F)

Estándar: –40 a +60 °C (–40 a +140 °F)
Opción: –50 a +60 °C (–58 a +140 °F)

1.4404 (316L), máxima resistencia a la corrosión

AlSi10Mg, recubierto, 1.4409 (CF3M) similar a 316L; acero inoxidable para un diseño higiénico del transmisor

IP 66/67, carcasa tipo 4X
IP 69

Indicador retroiluminado de 4 líneas con control óptico (configuración desde el exterior)
Es posible llevar a cabo la configuración mediante indicador local y software de configuración
Indicador remoto disponible

3 salidas:
4-20 mA HART (activa/pasiva)
4-20 mA WirelessHART
4-20 mA (activa/pasiva)
Salida de pulsos/frecuencia/conmutación (activa/pasiva)
Doble salida de pulsos (activa/pasiva)
Salida de relé

Entrada de estado
Entrada de 4-20 mA

HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA

24 VCC
100 a 230 VCA
100 a 230 VCA / 24 VCC (zonas sin peligro de explosión)

ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC, UK Ex

Marcas CE, C-Tick, EAC

Seguridad funcional según IEC 61508, disponible en las aplicaciones de seguridad correspondientes según IEC 61511

Calibración realizada en laboratorios de calibración acreditados (según ISO/IEC 17025)
Heartbeat Technology cumple los requisitos de trazabilidad de la medición conforme a ISO 9001:2015, sección 7.1.5.2 a (certificación TÜV SÜD)
MI-005 Líquidos que no sean agua (hidrocarburos, gases licuados, líquidos criogénicos)
OIML R117 (líquidos que no sean agua, gases licuados, líquidos criogénicos)
NTEP (líquidos que no sean agua, líquidos criogénicos)

Certificación LR, certificación DNV GL, certificación ABS, certificación BV, certificación CCS

PED, CRN, AD 2000

3.1 sobre materiales
NACE MR0175/MR0103, PMI, prueba de soldadura conforme a EN ISO, ASME, NORSOK

3-A, EHEDG, cGMP
