Medición de nivel
capacitiva Liquicap FMI21
Para medición continua de nivel en líquidos conductivos

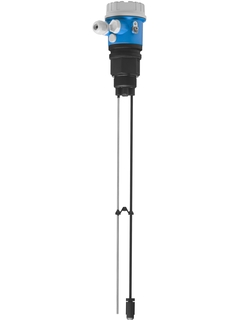

Liquicap FMI21 es una sonda de varilla sencilla y económica para medición continua de nivel en aplicaciones con líquidos conductivos. Gracias a sus materiales no corrosivos de alta calidad (fibra de carbono, acero inoxidable), es apto incluso para líquidos agresivos (por ejemplo, ácidos o bases). Utilizado junto con el equipo Fieldgate FXA320 (detección de valores de medición remotos utilizando Internet), Liquicap es una solución ideal para soluciones de gestión de inventarios.
- F
- L
- E
- X
-
Productos estándar
- Seguros, resistentes y con poco mantenimiento
Excelencia técnica
Simplicidad
-
Productos de alta gama
- Altamente funcionales y prácticos
Excelencia técnica
Simplicidad
-
Productos especializados
- Diseñados para aplicaciones exigentes
Excelencia técnica
Simplicidad
Variable
| Gamas FLEX | Excelencia técnica | Simplicidad |
|---|---|---|
Gama Fundamental Satisfaga sus necesidades básicas de medición |
Excelencia técnica
|
Simplicidad
|
Gama Lean Maneje los principales procesos fácilmente |
Excelencia técnica
|
Simplicidad
|
Gama Extended Optimice sus procesos con tecnologías innovadoras |
Excelencia técnica
|
Simplicidad
|
Gama Xpert Domine las aplicaciones más exigentes |
Excelencia técnica
|
Simplicidad
Variable |
-
Resumen de especificaciones
-
Precisión
< 1%
-
Temperatura del proceso
-40 °C ... 100 °C
(-40 °F ... 212 °F) -
Presión de proceso absoluta / límite de sobrepresión máx.
Vacío ... 10 bar
(Vacío ... 145 psi) -
Máx. distancia de medición
2.5 m (8 pies)
-
Principales partes húmedas
Varillas de sonda:
316L/1.4404/ PP
Opción: fibra de carbono recubierta de polipropileno (PP)
-
Loading alternative products
Componentes adicionales
-
Ventajas
Funcionamiento fiable y seguro independientemente de la geometría del depósito
No necesita calibración (preconfigurado de fábrica)
Materiales no corrosivos de alta calidad (fibra de carbono, acero inoxidable) para uso en líquidos agresivos
Sin partes...
-
Ámbito de aplicación
El equipo viene configurado de fábrica de 0 a 100 % para la longitud de sonda encargada. Puede utilizarse a partir de conductividades de 30 μS/cm y la medición es independiente del valor de la constante dieléctrica del líquido. Apto para mediciones en...
Documentos / Manuales / Software
-
Liquicap T FMI21
Technical Information
Two-rod probe for continuous measurement in liquids
Technical Information (TI) -
Weld-in adapter, process adapter and flanges
Level and pressure measurement
Technical Information (TI) -
Liquicap T FMI21
Operating Instructions
Capacitive level measurement
Two-rod probe for continuous measurement in liquidsShort Instruction (KA)06/10Alemán , Inglés , Español , fr , Italiano , Holandés -
Liquicap T
FMI21
Approval No.: EG 04 016-a
ATEX II 3 G
Protection:
EEx nA IIC T6Ex Safety Instructions (XA) -
RFID TAG
Certificate/Declaration of Conformity
ATEX:
II 2 G Ex ia IIC T6 Gb
II 2 D Ex ia IIIC T80°C Db;
IECEx:
Ex ia IIC T6 Gb
Ex ia IIIC T80°C Db
IECEx EPS 15.0042X; EPS 15 ATEX 1 1011 XCertificate (ZE) -
Liquicap T FMI21
WHG
Allgemeine bauaufsichtliche Zulassung
Z-65.13-393 (DIBt)Certificate (ZE) -
RFID TAG
Special Documentation
RFID TAG
Special DocumentationSpecial Documentation (SD) -
Catálogo Medición y Detección de nivel
Gama de productos para aplicaciones con líquidos y sólidos
Fields of Activities (FA)09/19Español -
Mesure de niveau
Aperçu des produits pour des applications dans des liquides et des
solides en vracFields of Activities (FA)03/19fr -
Level measurement
Product overview for applications in liquids and bulk solids
Fields of Activities (FA)03/17Inglés -
Füllstandmesstechnik
Produktübersicht für Anwendungen in Flüssigkeiten und Schüttgütern
Fields of Activities (FA)03/17Alemán -
Level measurement
Product overview for applications in liquids and bulk solids
Fields of Activities (FA)03/17Inglés -
E-direct Produktcatalogus 2018-2019
High quality, low price
Endress+Hauser Catalogues (EC)10/18Holandés -
Catalogue Produits E-direct 2019/2020 Français
La qualité Endress+Hauser à petit prix !
Endress+Hauser Catalogues (EC)09/19fr -
E-direct Produktkatalog 2019/2020
Hohe Qualität zum kleinen Preis!
Endress+Hauser Catalogues (EC)06/20Alemán -
Liquicap T FMI21
Kontinuierliche Füllstandmessung, ausgeführt als Doppelstabsonde zur
kapazitiven kontinuierlichen FüllstandmessungTender Text12/12Alemán -
Overfill prevention / WHG / Calculation Tool
Überfüllsicherung / WHG / Berechnungstool
Windows 10 - Update >> Fixed view for prints / Ausdruck
Liquiphant FTL31/33; FTL50/50H/51/51C/51H; FTL70/71; FTL80/81/85
Nivotester FTC325, FTL325N/325P; FTW375W
Minicap FTC260/262
Liquicap FMI21; FMI51/52; FTI51/52
Liquipoint FTE31/33LConfiguration SoftwareLanguage neutral -
Liquicap T
Código de producto: FMI21-
Número Declaración: HE_00801_01.17
Especificaciones del fabricante: RoHSManufacturer DeclarationChino -
Liquicap T
Código de producto: FMI21-
EU DeclarationAlemán , Inglés , fr -
SYSTEM, Pumpenschutz, Nivotester FailSafe, Nivotester, Micropilot S, Micropilot, Liquipoint T, Liquipoint, Liquiphant T, Liquiphant S, Liquiphant M, Liquiphant FailSafe, Liquiphant, Liquicap T, Liquicap M, Levelflex, Floating Switch, Einstabsonde, Dreistabsonde, Doppelstabsonde
Código de producto: FTL70-, FTL51H-, FTL51C-, FTL51-, FTL50H-, FTL50-, FTL375P-, FTL33-, FTL325P-, FTL325N-, FTL31-, FTL260-, FTI52-, FTI51-, FTL71-, FTL80-, FTL81-, FTL825-, FTL85-, FTS20-, FTW23-, FTW31-, FTW32-, FTW325-, FTW33-, FTW360-, NMR81-, NMR84-, 11362Z-, 11363Z-, 11371-, 11375Z-, 11961Z-, FMI21-, FMI51-, FMI52-, FMP50-, FMP51-, FMP52-, FMP53-, FMP54-, FMP55-, FMR10-, FMR20-, FMR50-, FMR51-, FMR52-, FMR53-, FMR530-, FMR532-, FMR533-, FMR54-, FMR540-, FMR60-, FMR62-, FTC325-
Región: Russia (Declaration of Conformity), Russia (TR CU)
Entidad certificadora: EAC
Número de certificado: RU D-DE.MO10.B.05531MiscellaneousRuso -
Liquicap M, Liquicap T, Solicap M, Solicap S
Código de producto: FMI21-, FMI51-, FMI52-, FTI51-, FTI52-, FTI55-, FTI56-, FTI77-
Región: Russia (TR CU)
Entidad certificadora: EAC
Número de certificado: TC BY_112 11.01. TP020 003 137MiscellaneousRuso -
SYSTEM, Pumpenschutz, Nivotester FailSafe, Nivotester, Micropilot S, Micropilot, Liquipoint T, Liquiphant T, Liquiphant S, Liquiphant M, Liquiphant FailSafe, Liquiphant, Liquicap T, Liquicap M, Levelflex, Floating Switch
Código de producto: FTL260-, FTL31-, FTL325N-, FTL325P-, FTL33-, FTL375P-, FTL50-, FTL50H-, FTL51-, FTL51C-, FTL51H-, FTL70-, FTL71-, FTL80-, FTL81-, FTL825-, FTL85-, FTS20-, FTW31-, FTW32-, FTW325-, FTW360-, NMR81-, NMR84-, FTI52-, FMI21-, FMI51-, FMI52-, FMP50-, FMP51-, FMP52-, FMP53-, FMP54-, FMP55-, FMR10-, FMR20-, FMR50-, FMR51-, FMR52-, FMR53-, FMR530-, FMR532-, FMR533-, FMR54-, FMR540-, FMR60-, FMR62-, FTC325-, FTI51-
Región: Russia (Declaration of Conformity), Russia (TR CU)
Entidad certificadora: EAC
Número de certificado: RU D-DE.MO10.B.05528MiscellaneousRuso -
Doppelstabsonde, Dreistabsonde, Einstabsonde, Liquicap M, Liquicap T, Liquipoint, Liquipoint T, Pumpenschutz
Código de producto: FTW360-, FTW33-, FTW32-, FTW31-, FTW23-, FTI52-, FTI51-, FMI52-, FMI51-, FMI21-, 11961Z-, 11375Z-, 11371-, 11363Z-, 11362Z-
Región: Russia (TR CU)
Entidad certificadora: EAC
Número de certificado: TС RU D-DE.MU62.B.02537MiscellaneousRuso -
Liquicap M, Liquicap T
Código de producto: FMI21-, FMI51-, FMI52-, FTI51-, FTI52-
Región: China
Entidad certificadora: ACMA
Número de certificado: EC12009AMiscellaneousInglés -
Liquicap T
Código de producto: FMI21-
Región: Germany
Entidad certificadora: DIBt
Número de certificado: Z-65.13-393Overfill PreventionAlemán -
Micropilot, Micropilot S, Minicap, Nivector, Prosonic M, Prosonic S, Prosonic T, Pumpenschutz, Solicap M, Solicap S, Soliphant M, Soliphant T, SYSTEM, Doppelstabsonde, Dreistabsonde, Einstabsonde, Levelflex, Liquicap M, Liquicap T, Liquiphant, Liquiphant FailSafe, Liquiphant M, Liquiphant S, Liquipoint, Liquipoint T, LIQUITREND
Código de producto: FTL51C-, FTL51B-, FTL51-, FTL50H-, FTL50-, FTL41-, FTL33-, FTL31-, FTI77-, FTI56-, FTI55-, FTI52-, FTI51-, FTI26-, FTC968Z-, FTC262-, FTC260-, FMU44-, FMU43-, FTL51H-, FTL62-, FTL64-, FTL70-, FTL71-, FTL80-, FTL81-, FTL85-, FTM20-, FTM21-, FTM50-, FTM51-, FTM52-, FTW23-, FTW31-, FTW32-, FTW33-, NMR81-, NMR84-, QMW43-, FMU42-, 11362Z-, 11363Z-, 11371-, 11375Z-, 11961Z-, FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FDU95-, FMI21-, FMI51-, FMI52-, FMP50-, FMP51-, FMP52-, FMP53-, FMP54-, FMP55-, FMU41-, FMU40-, FMU30-, FMR67-, FMR62-, FMR60-, FMR57-, FMR56-, FMR540-, FMR54-, FMR532-, FMR53-, FMR52-, FMR51-, FMR50-, FMR20-, FMR10-, FMP57-, FMP56-
Entidad certificadora: TÜVPressure EquipmentAlemán , Inglés -
Liquicap M, Liquicap T
Código de producto: FMI21-, FMI51-, FMI52-
Región: Russia (GOST)
Entidad certificadora: Rosstandart
Número de certificado: DE.C.29.004.A № 30245MetrologyRuso -
Liquicap M, Liquicap T
Código de producto: FMI21-, FMI51-, FMI52-
Región: Uzbekistan
Entidad certificadora: UZS
Número de certificado: 02.6716MetrologyRuso -
Liquicap M, Liquicap T
Código de producto: FMI21-, FMI51-, FMI52-
Región: Kazakhstan
Entidad certificadora: KazInMetr
Número de certificado: 13682MetrologyRuso -
Liquicap T
Código de producto: FMI21-
Región: Canada, USA
Entidad certificadora: CSAOrdinary Location Product SafetyInglés
Accesorios / Piezas de repuesto
-
-
Nr 20 Order code 52025605
Cover F16 high, transparent, gasket
Display cover, gasket EPDM. Usage: housing Polyester, FMI21, FMI51/FMI52, FMU30.
-
Nr 20 Order code 52025606
Cover F16 grey, PBTP, gasket
Gasket EPDM. Usage: housing F16 Polyester, FMI21, FMI51/FMI52, FMU30, FTI51/FTI52/ FTI55/FTI56, FTI77, FTL50/FTL51/FTL51C/ FTL51H, FTL70/FTL71, FTL80/FTL81/FTL85, FTW31/FTW32.
-
-
-
Nr 21 Order code 52004137
O-ring 71.0x3.55 EPDM, 5 pieces
Usage: cover, housing F16, Polyester.
-
-
-
Nr 30 Order code 52025603
-
-
-
Nr 40 Order code 52025604
Digital display, holder
4-digit + 0-100% bargraph display. Holder. Please order high transparent cover separately. Usage: FMI21.
-
-
-
Nr 55 Order code 52025607
-
-
-
Order code 52024300
-
Order code 71127760
Protection cover F16 housing
Usage: FDR56, FMI21, FMI51/FMI52, FQR56, FTI51/FTI52/FTI55/FTI56, FTI77, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL70/FTL71, FTL80/FTL81/FTL85, FTM20/FTM21, FTM50/FTM51/FTM52, FTR20, FTW31/FTW32/FTW33.
-
-
-
Nr 57 Order code 52014047
Sealing ring G1-1/2, 48x55 FA, 5 pcs.
Process gasket DIN7603-A. Usage: process connection, FMI21, FMI51/FMI52, FTI51/FTI52, FTI55, FTW31/FTW32, FMP51/FMP57, FMR60/FMR62/FMR67, Sliding sleeve G1-1/2 316L (52003665), 316L,3.1 (52011882), FTL51, FTL71,FTL81, AlloyC4 (52003666), FTL51, FTL71.
-
-
-
Order code 52014146
Mounting nut G1-1/2
Hexagon, SW60. Usage: Liquipoint T, Liquicap T, Prosonic M FMU40, Prosonic T FMU30, FMR10, FMR20.
-
-
Predecesor
